24 Pcs Machine à souder pour treillis d'armature en acier, maille d'électrode 100*100mm

Machine à souder le treillis d'armature de 24 pièces, taille d'électrode 100*100mm

Introduction de la machine à souder le treillis d'armature

La machine à souder le treillis d'armature soude automatiquement des fils d'acier en treillis pour la construction. Contrôlée par PLC, elle serre et soude précisément les intersections de fils à l'aide de courant électrique et de pression. La machine tire et coupe en continu le treillis pour une production efficace. Elle se caractérise par une vitesse de soudage élevée, un dimensionnement précis, un fonctionnement économe en énergie et une commande tactile facile, soutenue par des servomoteurs et des vérins pneumatiques pour des performances stables.

Caractéristiques de la machine à souder le treillis d'armature

1. La nouvelle conception augmente le rendement de 20%, réduit la consommation d'air de 30%, raccourcit le vérin de 60%, délivre une pression de 570 kg, économise 50% d'énergie et simplifie la connexion des vannes.

2. Le tube en acier spécial permet un alimentation facile des fils longitudinaux ; le servomoteur envoie les fils plus loin ; les vérins SMC se serrent automatiquement ; les tunnels à fentes se soulèvent pour protéger les électrodes.

3. L'alimentateur de fils transversaux d'une capacité de 1T utilise un moteur et un réducteur pour l'alimentation en vrac ; le servomoteur assure une chute de fil précise et stable avec un couple important.

4. Le tirage du treillis est entraîné par un servomoteur avec réducteur, les vérins SMC contrôlent le levage du crochet, et le PLC ajuste l'espacement des fils via l'écran tactile.

5. Le système de contrôle PLC assure un fonctionnement précis et automatisé de l'ensemble de la machine, permettant un réglage facile des paramètres, une surveillance en temps réel et des performances stables.

6. Trémie de fils transversaux : le moteur pas à pas entraîne le dispositif de type disque pour déposer automatiquement les fils, et la trémie a une grande capacité de stockage de fils, jusqu'à 1,5 tonne maximum. Lorsqu'il n'y a pas de fil transversal dans la trémie, l'équipement s'arrête automatiquement.

7. Mécanisme d'alimentation des fils longitudinaux : le servomoteur est équipé d'un réducteur planétaire pour entraîner le dispositif d'alimentation des fils par compression pneumatique afin d'envoyer le fil à la position de soudage. L'équipement soude automatiquement.

8. Mécanisme de tirage du treillis : le servomoteur supportant un réducteur planétaire entraîne le dispositif de tirage du treillis à serrage pneumatique pour assurer la stabilité du système et la taille standard du treillis soudé. Le tirage automatique du treillis en va-et-vient peut réaliser la production de treillis de grande longueur.

9. Des électrodes de soudage refroidies par eau et un nouveau type de transformateur de soudage spécial refroidi par eau pour le treillis en résine époxy sont adoptés, ce qui est plus petit en taille et plus sûr et fiable que les transformateurs traditionnels.

10. Les appareils électriques basse tension sont fabriqués par Schneider, des marques bien connues pour assurer le fonctionnement efficace et stable de l'équipement.

11. La machine s'arrêtera automatiquement si la trémie ne contient pas de fils transversaux.

12. En cas de dysfonctionnement de la machine, le PLC donnera une alarme, ce qui facilitera le réglage de la machine.

13. L'ajustement de l'espacement des fils transversaux adopte un contrôle par micro-ordinateur PLC, réglé sur l'écran tactile. Très facile et pratique à utiliser.

14. Le système de tirage du treillis est calculé automatiquement en cycle. Aucun réglage manuel n'est nécessaire. Le chariot de tirage du treillis peut revenir automatiquement à l'origine après avoir terminé le tirage du treillis.

Avantages de la machine à souder le treillis d'armature

1. Efficace et rapide : le soudage automatisé améliore l'efficacité de la production et réduit les coûts de main-d'œuvre.
2. Qualité de soudage stable : des soudures solides et des connexions uniformes garantissent la résistance et la durabilité du treillis.
3. Contrôle précis : un système PLC ajuste les paramètres de soudage pour un soudage de haute précision et un contrôle dimensionnel.
4. Économe en énergie et respectueux de l'environnement : une conception rationnelle réduit la consommation d'énergie et de gaz, ce qui permet un fonctionnement plus économique.
5. Facile à utiliser : une interface de commande à écran tactile permet une configuration et une surveillance faciles de l'état de la production.
6. Large gamme d'applications : prend en charge une variété de spécifications de barres d'armature pour répondre aux exigences de divers projets.
7. Structure compacte : économise de l'espace dans l'usine et facilite l'installation et la maintenance.

Paramètres techniques de la machine à souder le treillis d'armature

Applications de la machine à souder le treillis d'armature

Le treillis d'armature est principalement utilisé dans la construction d'infrastructures telles que les autoroutes, les chemins de fer et les pistes d'aéroport. Il améliore la stabilité et la durabilité des routes tout en réduisant la formation de fissures.

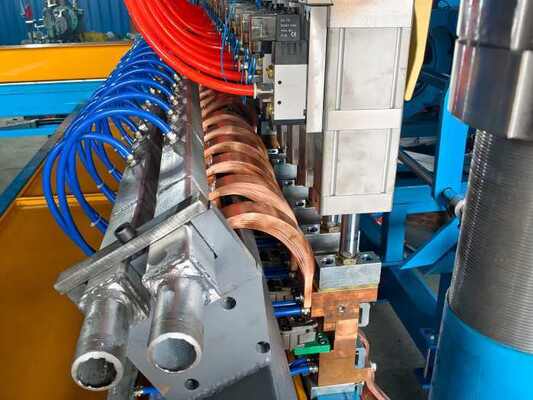

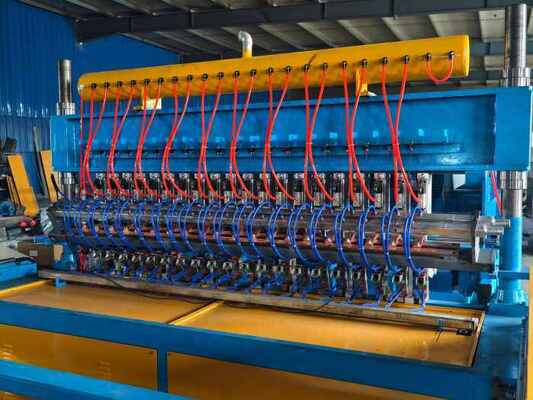

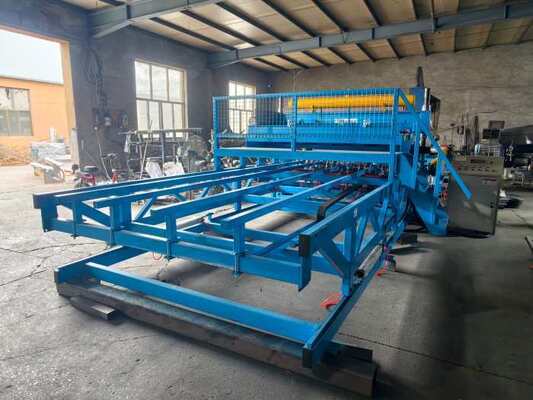

Photos de la machine à souder le treillis d'armature
