Machine de soudage de treillis métallique pneumatique pour barres d'armature de 4 à 8 mm, longueur 6 m

Machine à souder le treillis métallique pneumatique pour barres d'armature de 4 à 8 mm, longueur 6 m

Introduction de la machine à souder le treillis métallique

La machine à souder le treillis métallique est contrôlée par un ordinateur et un contrôleur programmable PLC, offrant une automatisation élevée. Elle peut souder divers matériaux, y compris les barres d'armature nervurées laminées à chaud, nervurées laminées à froid, lisses laminées à chaud et lisses laminées à froid, offrant une large adaptabilité. En fonction de la consommation d'énergie de l'utilisateur, le soudage peut être effectué en une ou plusieurs étapes, garantissant une grande flexibilité. L'unité présente une conception modulaire qui permet un réglage facile des spécifications et une maintenance pratique. Le système de soudage, y compris le transformateur de soudage, les thyristors et les électrodes supérieure/inférieure, utilise un refroidissement par eau forcé avec des dispositifs de protection de débit, permettant un fonctionnement continu fiable. La pression du système pneumatique est réglable en continu, permettant une réponse rapide aux changements de spécifications des barres d'armature ; la pression de soudage reste uniforme et constante, garantissant des soudures de haute qualité à tous les points. Lors de la production de treillis de taille fixe standard, il n'est pas nécessaire d'ajuster les positions des électrodes supérieure et inférieure, éliminant les ajustements d'espacement chronophages et améliorant considérablement l'efficacité opérationnelle.

Caractéristiques de la machine à souder le treillis métallique

1. Unité d'alimentation en fils transversaux (pré-coupés)

Elle est installée sur le dessus du dispositif de réglage de la grille de treillis. Elle se compose d'une plate-forme mobile, d'une unité d'empilage de fils transversaux, d'un dispositif de distribution de fils et d'un dispositif d'alimentation en fils. Le dispositif de distribution et l'alimentation en fils sont entraînés par un système pneumatique sous le contrôle du système de commande électrique.

Alimentation automatique des fils transversaux sans besoin de main-d'œuvre. Elle est conçue pour que le fil transversal soit alimenté à partir de fils pré-coupés.

2. Système de soudage

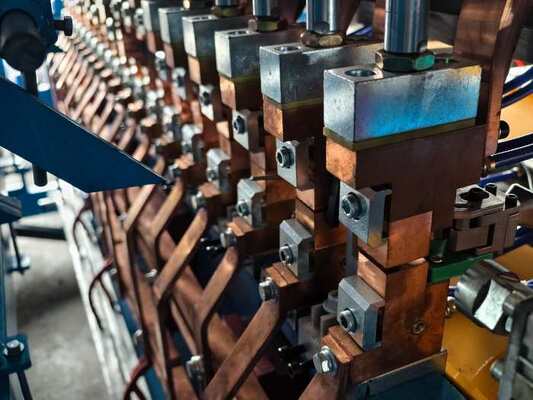

Le système de soudage est composé du bâti, du transformateur de soudage, du vérin de pressurisation, de l'ensemble d'électrodes supérieures, de l'ensemble d'électrodes inférieures, du localisateur magnétique de fils transversaux, de l'unité de levage de treillis, de l'ensemble de support de fils longitudinaux, du système pneumatique, du système de refroidissement par eau et d'autres pièces de rechange. Matériaux de soudage : fil laminé à froid, fil rond laminé à froid, fil laminé à chaud.

3. Vérin de puissance de soudage
Un vérin spécialement personnalisé est utilisé pour le vérin de puissance de soudage de cette machine, qui est spécialement adapté aux machines à souder les treillis en acier.
Ses avantages sont une vitesse de soudage rapide, une jointure de soudure ferme et une longue durée de vie.

4. Dispositif de traction de treillis

Il sert à tirer les fils transversaux soudés hors du treillis selon les paramètres définis par le programme, et selon la longueur du treillis, il peut réaliser plusieurs tractions de treillis aller-retour, jusqu'à ce que le treillis entier soit complètement tiré.
Il est composé de quatre parties : le cadre inférieur, le cadre mobile de traction de treillis, le chariot de traction de treillis et les tubes de support de treillis.

Avantages de la machine à souder le treillis métallique

1. Maintenance plus facile de la machine, moins de problèmes de machine.
2. Pression de soudage identique pour chaque point de soudage, garantissant la qualité du soudage.
3. Puissance de soudage suffisante pour souder des barres d'armature jusqu'à 12 mm.
4. La vitesse de soudage peut atteindre un maximum de 80 à 100 fois/min.
5. Pour l'électrode de soudage, il n'est pas nécessaire de travailler, il suffit de déconnecter la valve électromagnétique.
6. Vanne de réduction de pression de précision, erreur de ±0,5 %. Débit élevé.

Détails techniques de la machine à souder le treillis métallique

Applications de la machine à souder le treillis métallique

Le treillis de renforcement peut être appliqué dans les structures en béton armé telles que les immeubles commerciaux à plusieurs étages et de grande hauteur dans les mines de charbon, les pistes d'aéroport, les autoroutes, les tunnels, les ponts, les pipelines en béton, les fondations de barrages, les quais, les entrepôts et les réservoirs de traitement des eaux usées.
Le treillis de renforcement est également utilisé pour les barrières dans les routes, les ponts, les aéroports, les jardins, les lieux publics, les places, les voies express, les chemins de fer, les routes, les usines et d'autres zones.

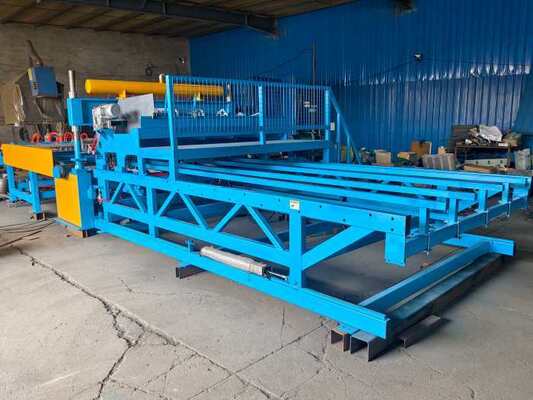

Photos de la machine à souder le treillis métallique
