Taille de la maille 100*100 mm Machine de soudage de panneaux de construction en maille PLC

Machine de soudure de panneau de maille de construction de PLC de la taille de maille 100*100mm

Introduction de la machine de soudage de panneaux de maille de construction

La machine à souder les panneaux en treillis métallique est un appareil qui applique une pression et de l'électricité aux lignes longitudinales et transversales prépositionnées pour former des points de soudure.

1. Le ressort de pression de contact supérieur a une durée de vie de plus de 10 000 000 de cycles sous la charge nominale.

2. Le moteur principal utilise un moteur de freinage à fréquence variable de 7,5 kW pour garantir la pression et la vitesse de soudage.

3. Utilisez le moule de recouvrement pour garantir la précision du maillage.

4. Il existe un dispositif de détection de lignes transversales pour garantir la précision de la position de placement du fil transversal.

5. Un transformateur de soudage monophasé d'une puissance de 200 KVA

6. Les blocs d'électrodes sont en cuivre chrome-zirconium avec une dureté HRB ≥ 78 et une conductivité ≥ 50 MS/m. Les spécifications sont de 35×35×35 mm. Les surfaces de travail peuvent être interchangées pour être utilisées, augmentant ainsi le taux d'utilisation des blocs d'électrodes. L'électrode supérieure est constituée de tiges de chrome-zirconium avec une dureté HRB ≥ 78 et une conductivité ≥ 50 MS/m, et les spécifications sont ∅25 mm.

7. Le porte-électrode est constitué d'un carré de cuivre T2 avec une conductivité ≥ 56 MS/m. Cela augmente la conductivité entre les plaques de cuivre et prolonge la durée de vie des électrodes.

8. Le fil à haute conductivité est constitué d'une bande de cuivre T2 et est fabriqué selon un processus de pliage à froid, ce qui garantit la qualité du soudage et prolonge la durée de vie.

Caractéristiques de la machine de soudage de panneaux de maille de construction

Alimentation longitudinale du fil

Le système de ligne longitudinale comprend une détection d'alimentation en matériau, un cylindre de redressage et une bobine de fil.

1. La détection d'alimentation est utilisée pour vérifier l'état de manque de matériau le long de la ligne longitudinale, garantissant ainsi la continuité du fonctionnement de la machine à souder.

2. Le dispositif de redressage est réalisé à l'aide d'un seul processus de redressage pour garantir la planéité du maillage.

Trémie à fil croisé

1. La trémie à fil croisé est un dispositif de transport qui alimente les barres d'armature de longueur standard redressées et coupées jusqu'à la position de l'électrode de soudage de la machine principale, comme requis pour le soudage. Il est composé d'une échelle plateforme, d'un bac de stockage et d'une trémie de déchargement. Il est composé d'une échelle plateforme, d'un bac de stockage et d'une trémie de déchargement.

2. Le moteur pas à pas ramasse automatiquement le filament et le dépose automatiquement dans la position désignée.

3. La trémie à fil croisé est de type plateau, ce qui facilite l'utilisation du fil par les travailleurs et réduit l'intensité de leur travail.

Recycler le maillage de traction

1. Le processus de maillage répétitif consiste à retirer les lignes horizontales déjà soudées selon les paramètres définis par le programme pour former une grille. Le processus de maillage répétitif consiste à retirer les lignes horizontales déjà soudées selon les paramètres définis par le programme pour former une grille. En fonction de la longueur du filet, ce processus peut être répété plusieurs fois jusqu'à ce que toute la feuille de filet soit complètement retirée. En fonction de la longueur du filet, ce processus peut être répété plusieurs fois jusqu'à ce que toute la feuille de filet soit complètement retirée.

2. Le crochet grillagé est tiré mécaniquement, avec assistance pneumatique pour le levage et l'abaissement du crochet. Le crochet grillagé est tiré mécaniquement, avec assistance pneumatique pour le levage et l'abaissement du crochet.

Cisaille

Une cisaille de haute précision peut couper des trous de fil transversal de 2 mm, laissant les bords rugueux du treillis à moins de 1 mm. (Trois options)

Système de contrôle

1. Utilisation d'un système de contrôle programmable PLC et d'une interface d'opération à écran tactile.

2. Chaque structure fonctionnelle est équipée d'un dispositif de détection de défauts et dispose d'une fonction d'alarme et d'arrêt automatique.

3. Les spécifications de maillage et les paramètres de fonctionnement de chaque mécanisme sont définis via l'interface à écran tactile.

4. Le courant et l'heure de soudage sont réglés via l'écran tactile de l'armoire de commande principale.

5. En utilisant un contrôleur de soudage de treillis en acier et un thyristor pour le contrôle synchrone, il est possible de réaliser un soudage simultané du transformateur ou un contrôle séparé pour chaque section.

6. L'armoire de commande CNC utilise des marques de renommée mondiale. L'armoire de commande CNC adopte des marques électriques de renommée mondiale, garantissant des performances stables, un contrôle précis, une fiabilité élevée et une durée de vie plus longue, tout en réduisant les taux de défaillance et les coûts de maintenance.

Paramètres techniques de la machine de soudage de panneaux de maille de construction

Applications du panneau de treillis métallique

Ce lampadaire présente une luminosité élevée, des économies d'énergie, une protection de l'environnement et une installation facile. Il a un indice d’étanchéité IP67 et a passé la certification CE. Il convient aux écoles, parcs, bords de routes, usines, places, etc. Il a une période de garantie de 3 ans. De plus, nous pouvons proposer différents styles pour répondre à vos besoins.

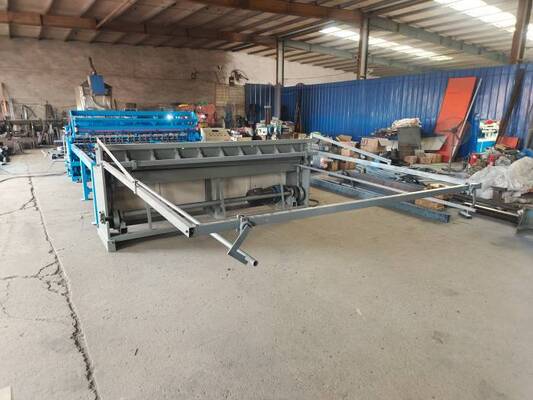

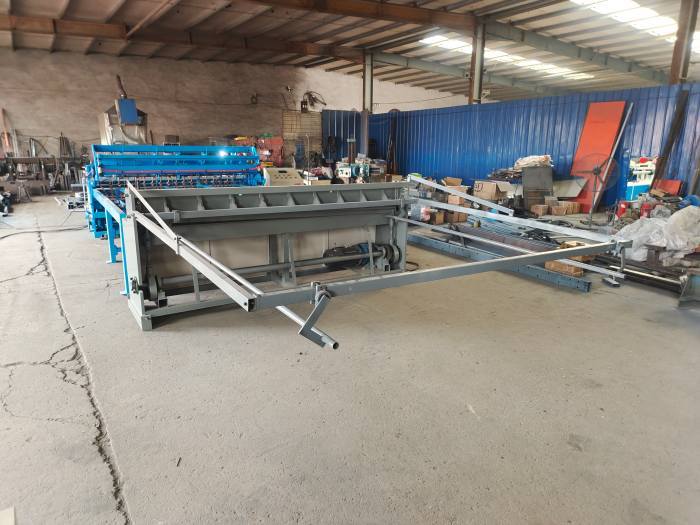

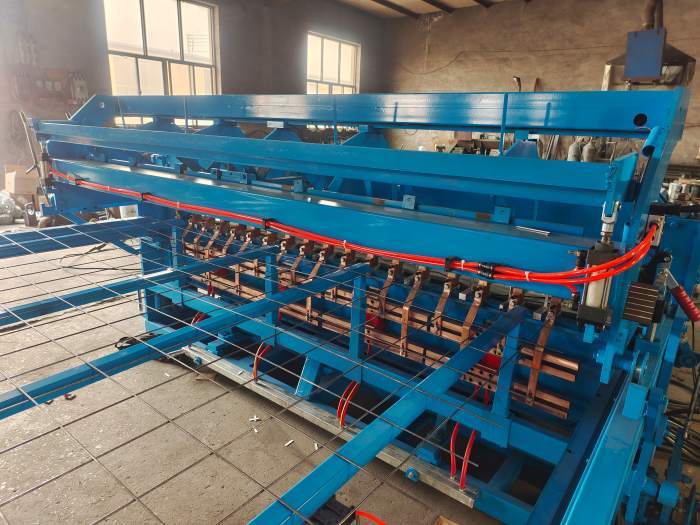

Photos de machine de soudure de panneau de maille de construction
