Machine de soudure automatique de panneau de grillage de cisaillement du panneau 2.4*6m de maille

Panneau de treillis 2.4*6m Machine automatique de soudage de panneau de treillis de treillis à ciseaux

Introduction à la machine de soudage des panneaux de treillis métalliques

Cette ligne de production est un nouveau type d'équipement développé indépendamment par nos ingénieurs sur la base de leurs années d'expérience dans la technologie de soudage à maillage et les besoins des clients.Il offre plus d'options aux clients de milieu de gamme dont les usines se développent.

La machine de soudage des panneaux de treillis métalliques est un dispositif qui applique de la pression et de l'électricité aux lignes longitudinales et transversales prépositionnées pour former des points de soudage.

1Le ressort à pression de contact supérieur a une durée de vie supérieure à 10 ans.0000,000 cycles sous la charge nominale.

2Le moteur principal utilise un moteur de freinage à fréquence variable de 7,5 kW pour assurer la pression et la vitesse de soudage.

3Utilisez le moule de revêtement pour assurer la précision du maillage.

4Il y a un dispositif de détection transversale pour assurer la précision de la position de placement du fil transversale.

5Un transformateur de soudage monophasique de 200 KVA

6Les blocs d'électrodes sont constitués de cuivre chrome-zirconium avec une dureté de HRB ≥ 78 et une conductivité de ≥ 50 MS/m. Les spécifications sont de 35 × 35 × 35 mm.Les surfaces de travail sont interchangeables pour une utilisation, augmentant ainsi le taux d'utilisation des blocs d'électrodes. L'électrode supérieure est constituée de tiges de chrome-zirconium d'une dureté de HRB ≥ 78 et d'une conductivité ≥ 50 MS/m,et les spécifications sont de 25 mm.

7Le support d'électrode est en carré de cuivre T2 avec une conductivité ≥ 56 MS/m. Cela augmente la conductivité entre les plaques de cuivre et prolonge la durée de vie des électrodes.

8Le fil à haute conductivité est fabriqué à partir de bande de cuivre T2 et est fabriqué par processus de pliage à froid, ce qui garantit la qualité du soudage et prolonge la durée de vie.

Caractéristiques de la machine de soudage des panneaux de treillis métalliques

L'alimentation par fil longitudinal

Le système de ligne longitudinale se compose de la détection de l'alimentation du matériau, du cylindre de redressement et du rouleau de fil.

1La détection de l'alimentation est utilisée pour vérifier l'état de pénurie de matériau le long de la ligne longitudinale, assurant ainsi la continuité du fonctionnement de la machine de soudage.

2Le dispositif de redressement est réalisé par un seul procédé de redressement pour assurer la planéité du maillage.

L'appareil est équipé d'un système de détection de l'eau.

1La trémie à fil croisé est un dispositif de transport qui alimente les barres de renforcement de longueur standard redressées et coupées à la position de l'électrode de soudage de la machine principale selon les besoins du soudage.La trémie de matériau à barre transversale est un dispositif de transport qui alimente les barres de renforcement de longueur standard redressées et coupées à la position de l'électrode de soudage de la machine principale selon les besoins de soudageIl est composé d'une échelle de plateforme, d'un bac de stockage et d'une trémie de décharge.

2Le moteur pas à pas prend automatiquement le filament et le dépose automatiquement à la position indiquée.

3La trémie à fil croisé est de type plateau, ce qui facilite le fonctionnement du fil et réduit l'intensité de leur travail.

Recycler la maille de tirage

1Le procédé de maillage à traction répétitive consiste à retirer les lignes horizontales déjà soudées selon les paramètres définis par le programme pour former une grille.Le processus de mise en réseau répétitive consiste à retirer les lignes horizontales déjà soudées selon les paramètres définis par le programme pour former une grilleEn fonction de la longueur du filet, ce processus peut être répété plusieurs fois jusqu'à ce que toute la feuille de filet soit complètement retirée.Cette procédure peut être répétée plusieurs fois jusqu'à ce que toute la feuille de filetage soit complètement retirée..

2Le crochet de maille est tiré mécaniquement, avec une assistance pneumatique pour le levage et l'abaissement du crochet.d'une hauteur ne dépassant pas 50 mm,.

Machine à tondre

Une machine à cisaillement de haute précision peut couper des trous de fil transversal de 2 mm, laissant les bords rugueux du maillage à 1 mm. (Trois options)

Système de contrôle

1- Utilisation d'un système de commande programmable PLC et d'une interface de fonctionnement à écran tactile.

2Chaque structure fonctionnelle est équipée d'un dispositif de détection de défaut et dispose d'une alarme automatique et d'une fonction d'arrêt.

3Les spécifications des mailles et les paramètres de fonctionnement de chaque mécanisme sont réglés par l'interface à écran tactile.

4Le courant de soudage et l'heure sont réglés par l'écran tactile de la cabine de commande principale.

5En utilisant un régulateur de soudage en treillis en acier et un thyristor pour le contrôle synchrone, il est possible d'obtenir le soudage simultané du transformateur ou un contrôle séparé pour chaque section.

6. Le cabinet de commande CNC utilise des marques de renommée mondiale. Le cabinet de commande CNC adopte des marques électriques de renommée mondiale, assurant des performances stables, un contrôle précis, une fiabilité élevée,et une durée de vie plus longue, tout en réduisant les taux d'échec et les coûts de maintenance.

Paramètres techniques de la machine de soudage des panneaux de treillis métalliques

Applications du panneau de treillis métallique

Cette lampe de rue présente une luminosité élevée, une économie d'énergie, une protection de l'environnement et une installation facile.Il convient aux écoles.Il a une période de garantie de 3 ans. De plus, nous pouvons fournir divers styles pour répondre à vos besoins.

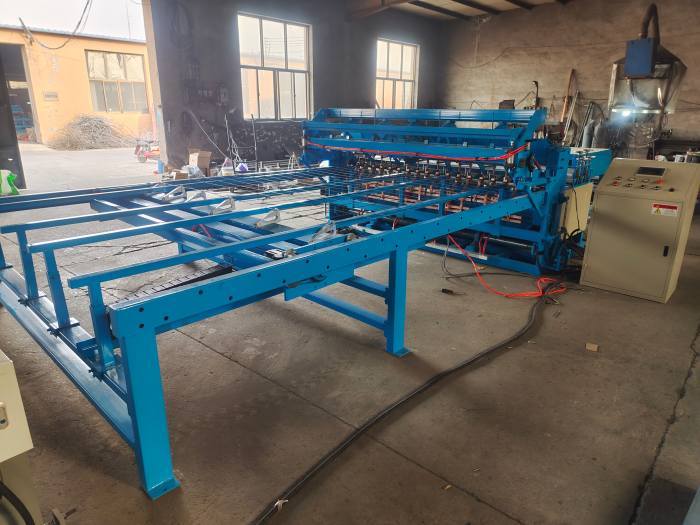

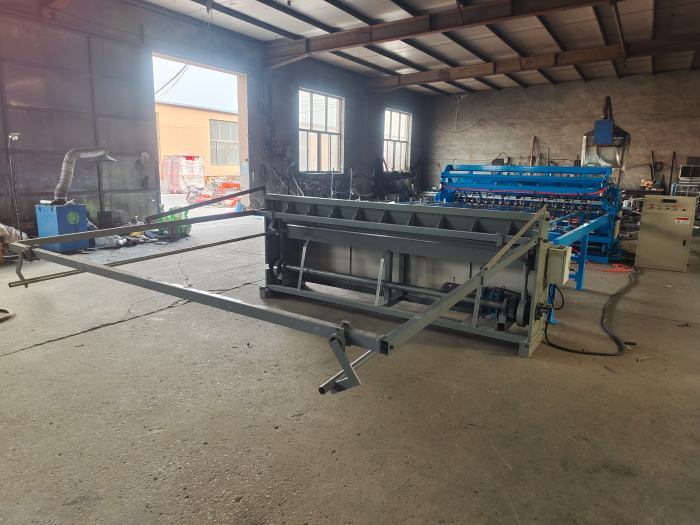

Photos de la machine de soudage des panneaux de treillis métalliques
