Dispositif de soudage de treillis métalliques à treillis métalliques

Machine de soudure de grillage en acier de barres d'armature du diamètre 5-12mm de largeur de maille 2.4m de barres d'armature

Introduction de la machine de soudage de treillis métallique en acier pour barres d'armature

La machine de soudage de treillis métallique en acier pour barres d'armature adopte une technologie de contrôle synchrone électronique de puissance, le temps de soudage et le soudage à contrôle séparé sont gérés par un système de contrôle automatique, une interface homme-machine, un fonctionnement intelligent et une humanisation. Séparez le transformateur de soudage pour réduire les besoins en transformateur de puissance.La machine de soudage de treillis métallique en acier pour barres d'armature soude automatiquement les fils d'acier en treillis pour la construction. Contrôlé par PLC, il serre et soude avec précision les intersections de fils en utilisant le courant électrique et la pression. La machine tire et coupe en continu le treillis pour une production efficace. Il se caractérise par une vitesse de soudage élevée, un dimensionnement précis, un fonctionnement économe en énergie et un contrôle simple par écran tactile, pris en charge par des servomoteurs et des vérins pneumatiques pour des performances stables.

Caractéristiques de la machine de soudage de treillis métallique en acier pour barres d'armature

1. Le système de contrôle adopte le système de contrôle Delta PLC, combiné à l'écran tactile Weinview, peut directement saisir et afficher les paramètres de fonctionnement de l'équipement, intelligents et faciles à utiliser.

2. Trémie de fil de trame : le moteur pas à pas entraîne le dispositif de type disque pour faire tomber les fils automatiquement, et la trémie a une grande capacité de stockage de fils jusqu'à 1,5 tonnes maximum. Lorsqu'il n'y a pas de fil transversal dans la trémie, l'équipement s'arrête automatiquement.

3. Envoi du mécanisme d'alimentation en fil longitudinal : le servomoteur est équipé d'un réducteur planétaire pour entraîner le dispositif d'alimentation en fil à compression pneumatique pour envoyer le fil à la position de soudage. L'équipement soude automatiquement.

4. Mécanisme de traction de maille : le servomoteur supportant le réducteur planétaire entraîne le dispositif de traction de maille de serrage pneumatique pour assurer la stabilité du système et la taille standard du treillis soudé. Le dessin automatique du treillis alternatif peut réaliser la production de mailles de taille allongée.

5. Des électrodes de soudage refroidies à l'eau et un nouveau type de treillis de soudure spécial pour transformateur de refroidissement à eau avec résine époxy sont adoptés, qui sont plus petits en taille et plus sûrs et fiables que les transformateurs traditionnels.

6. Les appareils électriques basse tension sont fabriqués par Schneider, des marques bien connues pour garantir le fonctionnement efficace et stable de l'équipement.

7. La machine cessera de fonctionner automatiquement s'il n'y a pas de fils croisés dans le dispositif de trémie.

8. En cas de dysfonctionnement de la machine, le PLC déclenche une alarme, ce qui est pratique pour régler la machine.

9. L'ajustement de l'espace des fils croisés adopte un contrôle par micro-ordinateur PLC, placé sur l'écran tactile. Très facile et pratique à utiliser.

10.Le système de traction de maille est automatiquement calculé en cycle. Pas besoin de réglage manuel. La voiture de traction de treillis peut revenir automatiquement à son origine une fois le treillis de traction terminé.

Avantages de la machine de soudage de treillis métallique en acier pour barres d'armature

1. Efficace et rapide : le soudage automatisé améliore l’efficacité de la production et réduit les coûts de main-d’œuvre.
2. Qualité de soudage stable : des soudures solides et des connexions uniformes garantissent la résistance et la durabilité du maillage.
3. Contrôle précis : un système PLC ajuste les paramètres de soudage pour un soudage et un contrôle dimensionnel de haute précision.
4. Économe en énergie et respectueux de l'environnement : une conception rationnelle réduit la consommation d'énergie et de gaz, ce qui entraîne un fonctionnement plus économique.
5. Opération facile : une interface de contrôle à écran tactile permet une configuration et une surveillance faciles de l’état de la production.
6. Large gamme d'applications : prend en charge une variété de spécifications de barres d'armature pour répondre aux diverses exigences du projet.

Paramètres techniques de la machine de soudage de treillis métallique en acier pour barres d'armature

Applications de machine de soudure de grillage en acier de barres d'armature

1. Construction : Renforcement des sols, des murs, des dalles et des toitures.
2. Projets routiers : Utilisé dans les autoroutes, les ponts et les tunnels pour le renforcement du béton.
3. Conservation de l'eau : renforcement des barrages, des réservoirs et des pentes des canaux.
4. Support minier : utilisé dans les tunnels et les passages souterrains pour le support de sécurité.
5. Sol industriel : Renfort pour les sols d’usines et d’entrepôts.
6. Composants préfabriqués : Cadre pour produits préfabriqués en béton comme des tuyaux et des ponceaux.

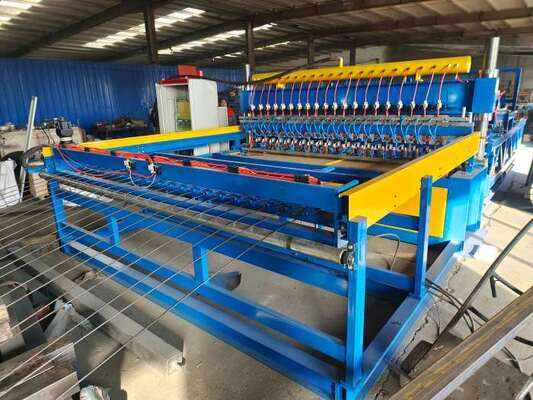

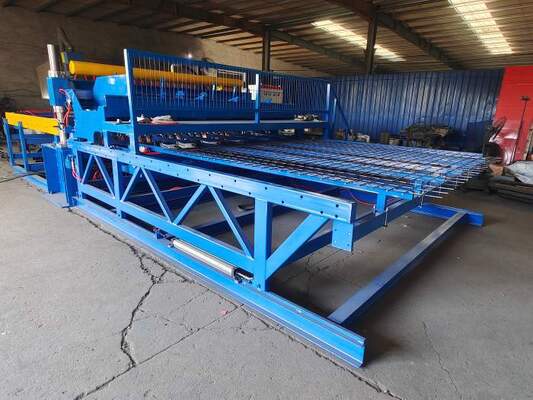

Photos de machine de soudure de grillage en acier de barres d'armature
