Machine de soudage de treillis en acier à treillis en acier à treillis en acier de 10 mm

Machine de soudure de maille de barre d'acier de renfort du treillis 2.4*6m de renfort des barres d'armature 10mm


Introduction de la machine de soudage de treillis de barres d'acier de renforcement

La machine de soudage de treillis de barres d'acier de renforcement soude automatiquement les fils d'acier en treillis pour la construction. Contrôlé par PLC, il serre et soude avec précision les intersections de fils en utilisant le courant électrique et la pression. La machine tire et coupe en continu le treillis pour une production efficace. Il se caractérise par une vitesse de soudage élevée, un dimensionnement précis, un fonctionnement économe en énergie et un contrôle simple par écran tactile, pris en charge par des servomoteurs et des vérins pneumatiques pour des performances stables.

Détails de la machine de soudage de treillis de barres d'acier de renforcement

1. La nouvelle conception augmente le rendement de 20 %, réduit la consommation d'air de 30 %, raccourcit le cylindre de 60 %, fournit une pression de 570 kg, économise 50 % d'énergie et simplifie le raccordement des vannes.
2. Le tube en acier spécial permet une alimentation facile du fil de ligne ; le servomoteur envoie les fils plus loin ; Serrage automatique des cylindres SMC ; Les tunnels à fentes se soulèvent pour protéger les électrodes.
3. Le chargeur de fil croisé d'une capacité de 1,5 T utilise un moteur et un réducteur pour l'alimentation en vrac ; Le servomoteur assure une chute de fil précise et stable avec un couple élevé.
4. La traction du treillis est entraînée par un servomoteur avec réducteur, un crochet de commande des cylindres SMC et un PLC ajustant l'espacement des fils via un écran tactile. Il s'agit de retirer les fils croisés soudés du treillis selon les paramètres définis par le programme, et selon la longueur du treillis, il peut réaliser plusieurs treillis de traction alternatifs, jusqu'à ce que le treillis entier soit complètement retiré. Il est composé de quatre parties : le cadre inférieur, le cadre de treillis de traction mobile, le chariot de treillis de traction et les tubes de treillis de support.
5. Le système de contrôle PLC assure un fonctionnement précis et automatisé de l'ensemble de la machine, permettant un réglage facile des paramètres, une surveillance en temps réel et des performances stables.

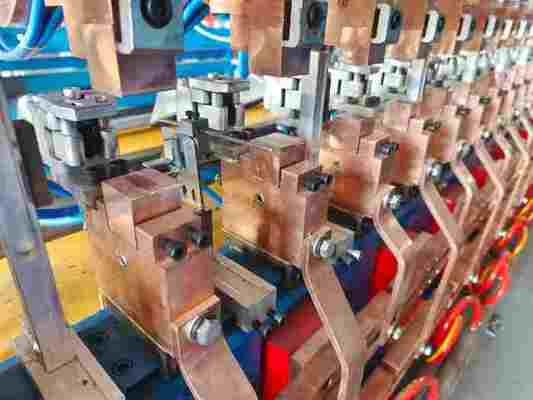

6. Les électrodes de haut en bas adoptent toutes du CuCrZr spécial, la conductivité électrique, la dureté et la résistance à l'usure sont toutes très bonnes, le temps de changement de la cellule longitudinale est réduit à environ 30 secondes. Les électrodes de soudage sont entraînées par la broche passant à travers la manivelle et installées avec une pression de ressort réglable. Cette structure n'est pas affectée par le climat et un entretien et une utilisation pratiques.
Et les électrodes haut et bas adoptent toutes deux un système de refroidissement par eau, réduisant ainsi la chaleur des électrodes supérieure et inférieure lorsque la machine fonctionne et peut fonctionner pendant 24 heures en continu.
7. Efficace et rapide : le soudage automatisé améliore l’efficacité de la production et réduit les coûts de main-d’œuvre.
8. Qualité de soudage stable : des soudures solides et des connexions uniformes garantissent la résistance et la durabilité du maillage.
9. Contrôle précis : Un système PLC ajuste les paramètres de soudage pour un soudage et un contrôle dimensionnel de haute précision.
10. Économe en énergie et respectueux de l'environnement : une conception rationnelle réduit la consommation d'énergie et de gaz, ce qui entraîne un fonctionnement plus économique.
11. Opération facile : Une interface de contrôle à écran tactile permet une configuration et une surveillance faciles de l’état de la production.
12. Large gamme d'applications : prend en charge une variété de spécifications de barres d'armature pour répondre aux diverses exigences du projet.
13. Structure compacte : économise de l'espace en usine et facilite l'installation et la maintenance.

Avantages de la machine de soudage de treillis de barres d'acier de renforcement

Machine de soudage de treillis principal : La machine de soudage utilise des transformateurs de résistance spéciaux et des cylindres forcés spéciaux pour garantir le soudage à grande vitesse, la pression de soudage et les exigences de résistance des joints, ainsi que la précision de l'actionneur. Il présente une adaptabilité et une fiabilité élevées à l’environnement.
Système de contrôle électrique : utilise un contrôle programmable par PLC, les autres pièces sont toutes importées du Japon. Utilisant un système d'exploitation électrique unique, avec une fonction d'alarme de panne, l'écran tactile peut voir intuitivement les paramètres de soudage, est facile et rapide à utiliser. Réduisez ainsi les exigences imposées à l'opérateur.

Système d'eau de refroidissement : est divisé en refroidissement des transformateurs, refroidissement des électrodes supérieures, refroidissement des électrodes inférieures et autre refroidissement des blocs de cuivre. C'est devenu réalité la distribution d'eau par débitmètre. Chaque débitmètre peut être ajusté individuellement pour que la machine fonctionne normalement, sans dommage.

Système de source de gaz : importé de SMC Japon, l'équipement est un processeur d'air installé qui est utilisé pour nettoyer l'air comprimé et avec un silencieux pour réduire le bruit. Il est également doté d'un réservoir d'air comprimé pour stabiliser la pression de l'air.

Paramètres techniques de la machine de soudage de treillis de barres d'acier de renforcement



Application du treillis de barres d'acier de renforcement

Produit de treillis de renforcement
Les panneaux de treillis de renforcement sont largement utilisés dans la construction, les projets routiers, la conservation de l'eau, le soutien minier, les revêtements de sol industriels et les composants préfabriqués.
Les applications typiques incluent :
1.Construction : Renforcement des sols, des murs, des dalles et des toitures.
2. Projets routiers : utilisé dans les autoroutes, les ponts et les tunnels pour le renforcement du béton.
3.Conservation de l'eau : renforcement des barrages, des réservoirs et des pentes des canaux.
4.Support minier : utilisé dans les tunnels et les passages souterrains pour le support de sécurité.
5. Revêtement de sol industriel : Renfort pour les sols d’usines et d’entrepôts.
6. Composants préfabriqués : Cadre pour produits en béton préfabriqués comme des tuyaux et des ponceaux.

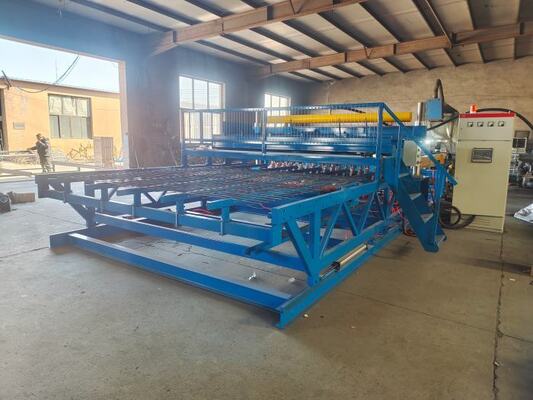

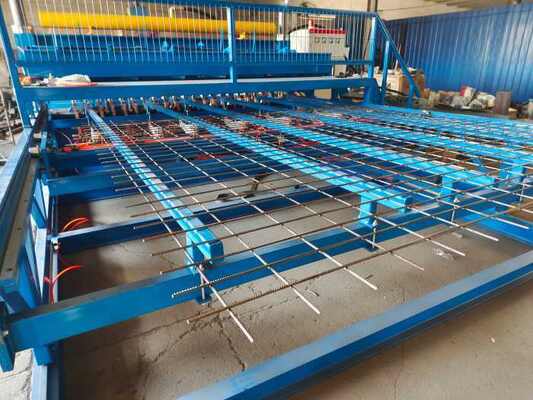

Photos de machine de soudage de treillis de barres d'acier de renforcement
