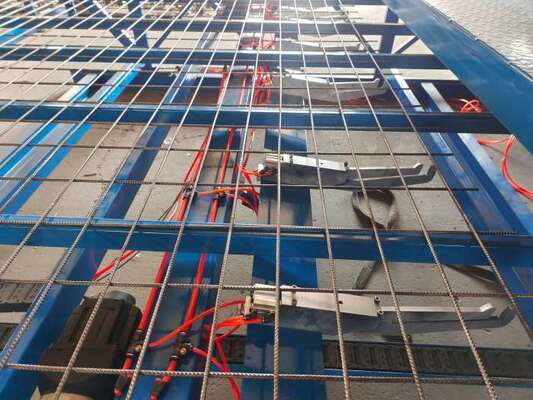

Taille du trou 150*150mm Rebar 4-10mm Highway Bridge Rebar Machine de soudage de treillis métalliques

Machine de soudure de grillage de barres d'armature de pont routier de la taille du trou 150*150mm 4-10mm

Introduction de la machine à souder les treillis métalliques pour barres d'armature

La machine pneumatique de soudage de treillis métallique pour barres d'armature adopte la technologie européenne, qui est utilisée pour fabriquer des treillis de construction, des treillis de construction, des constructions de ponts, des treillis de barres d'armature en acier, une vitesse rapide et un rendement élevé. Elle convient aux modèles 4-10 mm, 5-12 mm. Le maillage final peut être une feuille de panneau.

La machine pneumatique de soudage de treillis métallique pour barres d'armature est du même type que la machine européenne, mais avec des prix compétitifs. La ligne de production adopte un cylindre pneumatique multi-force pour contrôler le soudage, la vitesse de soudage peut atteindre 80 fois/min.

La machine à souder les treillis métalliques pour barres d'armature adopte une technologie de contrôle synchrone électronique de puissance, le temps de soudage et le soudage à contrôle séparé sont gérés par un système de contrôle automatique, une interface homme-machine, un fonctionnement intelligent et une humanisation. Séparez le transformateur de soudage pour réduire les besoins en transformateur de puissance.

Caractéristiques de la machine à souder les treillis métalliques pour barres d'armature

1. Le système de contrôle adopte le système de contrôle PLC, combiné à l'écran tactile Weinview, peut directement saisir et afficher les paramètres de fonctionnement de l'équipement, intelligents et faciles à utiliser.

2. Trémie à fils croisés : le moteur pas à pas entraîne le dispositif de type disque pour faire tomber les fils automatiquement, et la trémie a une grande capacité de stockage de fils jusqu'à 1,5 tonnes maximum. Lorsqu'il n'y a pas de fil transversal dans la trémie, l'équipement s'arrête automatiquement.

3. Envoi du mécanisme d'alimentation en fil longitudinal : le servomoteur est équipé d'un réducteur planétaire pour entraîner le dispositif d'alimentation en fil à compression pneumatique pour envoyer le fil à la position de soudage. L'équipement soude automatiquement.

4. Mécanisme de traction de maille : le servomoteur supportant le réducteur planétaire entraîne le dispositif de traction de maille de serrage pneumatique pour assurer la stabilité du système et la taille standard du treillis soudé. Le dessin automatique du treillis alternatif peut réaliser la production de mailles de taille allongée.

5. Des électrodes de soudage refroidies à l'eau et un nouveau type de treillis de soudure spécial pour transformateur de refroidissement à eau avec résine époxy sont adoptés, qui sont plus petits en taille et plus sûrs et fiables que les transformateurs traditionnels.

6. Les appareils électriques basse tension utilisent une marque célèbre pour assurer le fonctionnement efficace et stable de l'équipement.

7. La machine cessera de fonctionner automatiquement s'il n'y a pas de fils croisés dans le dispositif de trémie.

8. En cas de dysfonctionnement de la machine, le PLC déclenche une alarme, ce qui est pratique pour régler la machine.

9. L'ajustement de l'espace des fils croisés adopte un contrôle par micro-ordinateur PLC, placé sur l'écran tactile. Très facile et pratique à utiliser.

10.Le système de traction de maille est automatiquement calculé en cycle. Pas besoin de réglage manuel. La voiture de traction de treillis peut revenir automatiquement à son origine une fois le treillis de traction terminé.

Avantages de la machine à souder les treillis métalliques pour barres d'armature

1. Marque célèbre de vérin pneumatique : marque SMC Haute précision et vitesse rapide.

2. Le cylindre à action unique, le soudage en cascade, rendent le maillage ferme et plat, la consommation d'énergie totale permet d'économiser 50 %

3. Système de refroidissement par eau pour les électrodes de soudage, prolonge la durée de vie
4. Fil croisé avec dispositif d'ajout de matériaux, il peut charger jusqu'à 1 tonne maximum. Économisez du travail et gagnez du temps.
5. Célèbre servomoteur Mitsubishi Japon avec réducteur planétaire de précision.
6. Matériaux d'électrodes soudées: Chrome, zirconium, cuivre, durée de vie plus longue, il est triple/quatre plus élevé.

Paramètres techniques de la machine à souder les treillis métalliques pour barres d'armature

Applications du treillis de barres d'armature

Dans la construction de revêtements routiers en béton de ciment et dans l'ingénierie des ponts : il est principalement appliqué au pavage des tabliers de ponts municipaux et routiers, à la rénovation d'anciens tabliers de pont et à la prévention des fissures des piliers de pont.

Photos de machine à souder les treillis métalliques pour barres d'armature
