Machine de soudure pneumatique de grillage de la maille 50*200mm de soudure du transformateur 160kva

  • Transformer 160kva Pneumatic Welding mesh 50*200mm Wire Mesh Welding Machine
  • Transformer 160kva Pneumatic Welding mesh 50*200mm Wire Mesh Welding Machine
  • Transformer 160kva Pneumatic Welding mesh 50*200mm Wire Mesh Welding Machine
  • Transformer 160kva Pneumatic Welding mesh 50*200mm Wire Mesh Welding Machine
Lieu d'origine Chine
Nom de marque DIXUN
Certification CE & ISO 9001:2015
Numéro de modèle DX-2500A
Quantité de commande min un ensemble
Détails d'emballage Les pièces de rechange et l'armoire de commande seront chargées dans une caisse en bois. La mach
Délai de livraison 30 jours ouvrables
Capacité d'approvisionnement 5 séries par mois
Détails sur le produit
Diamètre du fil 3-6 mm Certification CE,ISO9001
Couleur peut être personnalisé Tension 220V / 380V / 415V / 440V
Vitesse de soudage 40-60 fois/minute Nom Machine de soudage en mailles
taper entièrement automatique Condition Nouveau
Usage Clôture de treillis métallique de soudage, machine de soudage de treillis métallique pour béton de r Hauteur de la clôture 18-21 jours
clôture de pliage Pliage automatique Tirer le moteur en maille Servomoteur
Mettre en évidence

Machine de soudage à treillis pneumatique de 160kva

,

machine de soudage à treillis métallique de 50x200 mm

,

transformateur soudeur à treillis métallique
Laisser un message
Description de produit

Machine de soudure pneumatique de grillage de la maille 50*200mm de soudure du transformateur 160kva





Introduction de la machine à souder les treillis métalliques



1. Le système de contrôle adopte la technologie CNC synchrone, le programme PLC et l'IHM. Il est facile et pratique d’utiliser l’écran tactile.



2. Les fils transversaux sont alimentés automatiquement par le dispositif de trémie et sont contrôlés par un moteur pas à pas. Le moteur pas à pas entraîne le dispositif de type disque pour faire tomber automatiquement les fils transversaux. Le dispositif croisé de magasin a plus de capacité et peut charger jusqu'à 1 tonne de fils.



3. Distance réglable du fil vertical qui permet différentes tailles de trou entre le fil vertical. Lors de la saisie de la distance du fil transversal à l'écran tactile, n'importe quelle taille de maillage peut être réalisée. La taille du maillage de soudage peut être ajustée de manière aléatoire dans la plage.

4. Le système de maillage de traction est contrôlé par un servomoteur. Le servomoteur adopte la marque Delta, haute précision et grande puissance.



5. Le haut et le bas du crochet de traction sont contrôlés par un vérin pneumatique. Et la distance de traction du treillis (espace de fil croisé) est ajustée par PLC sur l'écran tactile.



6. Transformateur de soudage à refroidissement par eau moulé : 160KVA*9PCS (51 électrodes de soudage) ——toutes les 6 électrodes de soudage nécessitent un transformateur de soudage. Et le transformateur de soudage est refroidi par eau. Qui a une durée de vie plus longue.



7. Manière d'alimentation en fil : Les fils verticaux sont pré-redressés et pré-coupés. Les fils horizontaux pré-redressés et pré-coupés.



8. La machine à cintrer pliera automatiquement le panneau grillagé après que la voiture à mailles tirantes ait poussé le panneau grillagé sous la machine à cintrer. La cintreuse peut plier le panneau grillagé au début, au milieu et à la fin. La cintreuse est contrôlée par l'armoire de commande. Enfin. Le dispositif d'empilage de mailles robotisées adopte une pile de robots intelligente qui saisit la clôture 3D sur la voiture de collecte de mailles. Son avantage est qu'il peut placer le maillage avec précision et rapidité, réduire le travail et réduire les coûts.



9. Le transformateur de puissance doit être d'au moins 160 KVA pour alimenter la machine en marche et la distance entre le transformateur de puissance et la machine est inférieure à 100 m.



10. Matériel : Approprié au fil à faible teneur en carbone, fil galvanisé.



Caractéristiques de la machine à souder les treillis métalliques



1. La longueur de la clôture peut être ajustée arbitrairement entre 1 000 et 3 000 mm.
2. Le fil longitudinal et le fil transversal sont positionnés avec précision, le panneau en maille est plat, le trou en maille est standard.
3. L'espacement transversal des fils ajusté via l'écran tactile, différentes tailles de maillage peuvent être définies dans le même maillage.
4. Les matrices supérieure et inférieure de la cintreuse se déplacent en même temps pour gagner du temps.
5. Nous pouvons facilement ajuster le courant de soudage lorsque nous devons souder différents diamètres de fil.
6. Nous pouvons régler la sortie et arrêter la machine automatiquement une fois la production de treillis terminée.
7. Alimentation de fil, soudage de treillis, pliage de treillis, empilement de treillis fonctionnant ensemble. Efficacité de production élevée.
8. Le dispositif d'empilage de treillis robotisé peut empiler soigneusement et précisément le treillis de clôture 3D, faciliter l'emballage et réduire les coûts de main-d'œuvre. Il peut ajuster intelligemment la hauteur de l'empilement des mailles.



Paramètres techniques de la machine à souder les treillis métalliques



Modèle DX-2500A Diamètre du fil 3,0 à 6,0 mm
Distance longitudinale des fils

50--250mm

(réglable)

 Forme de fil vertical Trémie d'alimentation en fil verticale en fil prédécoupé automatique
Distance transversale du fil

50-250mm

(réglable)

 Forme de fil croisé Alimentation en fil prédécoupé par moteur pas à pas automatique
Largeur du panneau grillagé Max. 2500mm Tension nominale (personnalisé)
Vitesse de soudage 55 à 65 fois/min Transformateur de soudage 160KVAX9 pièces
Électrodes de soudage 51 pièces Longueur du panneau grillagé 1000--3000mm
Poids de la machine 14,8 tonnes Dimension de la machine 25 x 3,8 x 2,2 m (L*L*H)
Capacité de production 55-60 panneaux par heure Méthode de traction du maillage Par servomoteur
Main-d'œuvre 1--2 personnes Surface au sol requise 26 x 5 mx 7 m (L*L*H)
Transformateur de puissance 200KVA Frein électrique 630A
Câble

240mm2*3 pièces

(Câble en aluminium)

 Distance du transformateur de puissance à la machine 100m

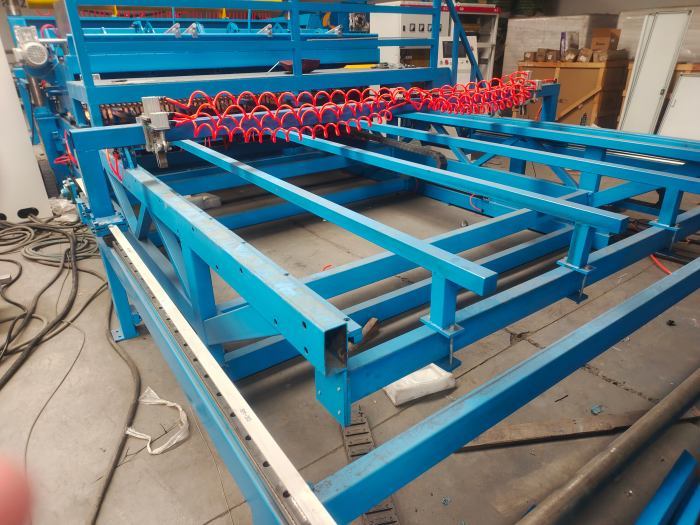

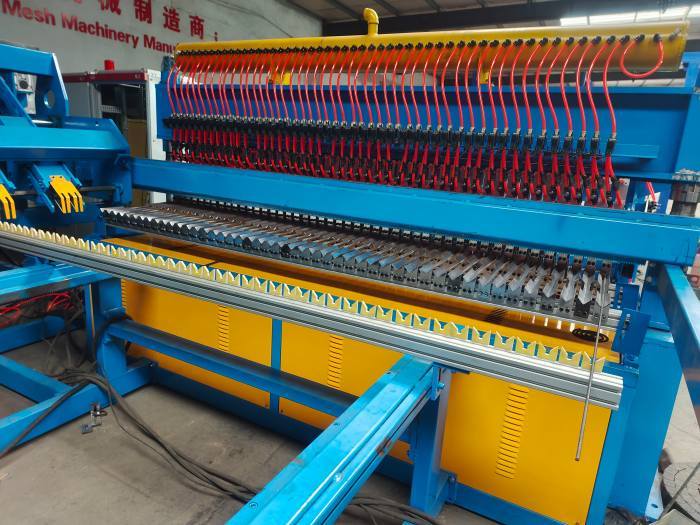

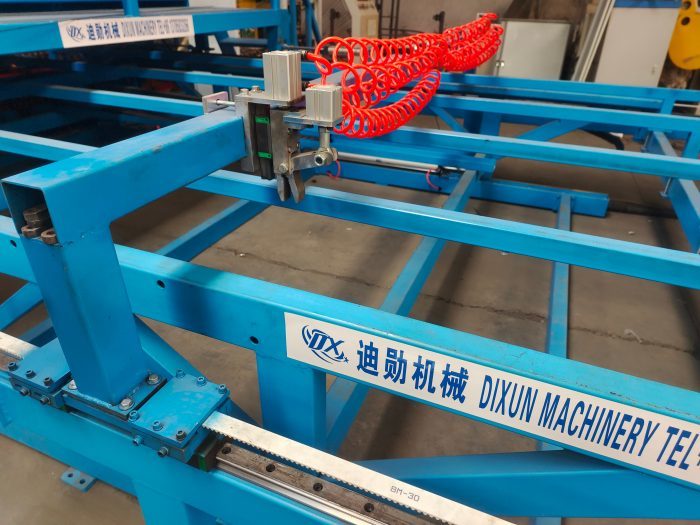

Photos de la machine à souder les treillis métalliques



Machine de soudure pneumatique de grillage de la maille 50*200mm de soudure du transformateur 160kva 0

Machine de soudure pneumatique de grillage de la maille 50*200mm de soudure du transformateur 160kva 1

Machine de soudure pneumatique de grillage de la maille 50*200mm de soudure du transformateur 160kva 2

Machine de soudure pneumatique de grillage de la maille 50*200mm de soudure du transformateur 160kva 3

Machine de soudure pneumatique de grillage de la maille 50*200mm de soudure du transformateur 160kva 4
