Capacité de flexion en ligne 60 pièces / heure Maille de taille 50 * 200mm Machinette de soudage de grille de clôture

Machine de soudure en ligne de maille de barrière de la taille de maille 50*200mm de PCs de la capacité 60/heure de recourbement


Introduction de la machine à souder les treillis de clôture

La machine de soudage de treillis métallique de clôture est un nouvel équipement de soudage de treillis métallique hautement automatisé développé par notre société. Elle intègre une technologie avancée de contrôle électromécanique et de soudage par résistance (y compris le soudage par fusion et par points) perfectionnée au cours des dernières années et est conçue pour répondre aux besoins du marché intérieur. Dotée d'une conception structurelle modulaire, cette machine facilite les mises à niveau futures et les modifications fonctionnelles, offrant la flexibilité nécessaire pour s'adapter aux exigences évolutives des clients.

Selon sa structure, il est divisé en sept sections principales : alimentation automatique de trémie de fil longitudinale, disposition automatique des matériaux, machine de soudage de treillis principal, chute automatique de trémie de fil transversale, système de traction de treillis cyclique, machine à cintrer automatique (pliage en ligne), système d'empilage de treillis de clôture. Il présente une conception nouvelle, un châssis de machine robuste et un fonctionnement convivial, offrant une rentabilité élevée.

Caractéristiques de la machine à souder les treillis de clôture

1. Le moteur fournit une pression de soudage flexible pour l'intersection des fils longitudinaux et transversaux. Comparé à une marque nationale d'équipement de soudage à air comprimé, il offre un soudage stable, moins de projections, une vitesse de soudage rapide, un faible investissement initial, des coûts d'exploitation et de maintenance et un faible bruit dans l'usine.
2. Le dessin mécanique du treillis alternatif permet d'économiser de l'espace en atelier pour la production de treillis et d'améliorer la précision dimensionnelle du treillis.
3. La trémie de découpage horizontale peut se déplacer vers la direction de sortie du maillage dans son ensemble, ce qui fournit un espace de fonctionnement pour le réglage de l'équipement et améliore considérablement l'efficacité du réglage lors de la modification des spécifications du maillage.
4.L'armoire de distribution électrique adopte un système de contrôle programmable PLC pour rendre le processus de contrôle plus précis.
5. Le dispositif d'alimentation automatique est un mécanisme qui remplace le placement manuel du fil lors de la production de panneaux grillagés. Les ouvriers placent les fils pré-redressés et coupés sur la plateforme d'alimentation automatique. Le dispositif, entraîné par la puissance du moteur, transporte ensuite les fils dans le bac de stockage de la trémie d'augmentation du matériau.
6. Après le processus d'alimentation automatique, les fils pré-redressés et coupés sont placés dans le bac de stockage de la trémie d'augmentation du matériau. La rotation du disque serre-fil, entraînée par la puissance du moteur, permet d'obtenir l'action de chute et d'arrangement du fil. Les fils tombés tombent automatiquement dans les rainures limites, économisant ainsi du travail.
7. En tant que composant central pour la formation des panneaux grillagés, la machine à souder principale utilise des blocs de chrome-zirconium-cuivre à haute conductivité, offrant une résistance à l'usure supérieure.
8. Contrôlée par PLC, la trémie de fil transversale utilise un moteur pour entraîner la rotation du disque de préhension du fil, accomplissant ainsi l'action de chute du fil.
9. Le chariot tirant le treillis se déplace d'avant en arrière dans sa plage de déplacement pour effectuer l'action de dessin du treillis. Cela réduit la résistance au soudage et économise de l'espace.
10. Le pliage automatique permet un fonctionnement très efficace et continu. Il élimine le besoin de transfert hors ligne et de positionnement secondaire, en se connectant de manière transparente au processus précédent pour obtenir un flux automatisé. Cela améliore considérablement l’efficacité de la production tout en évitant les risques de sécurité associés à la manutention manuelle.

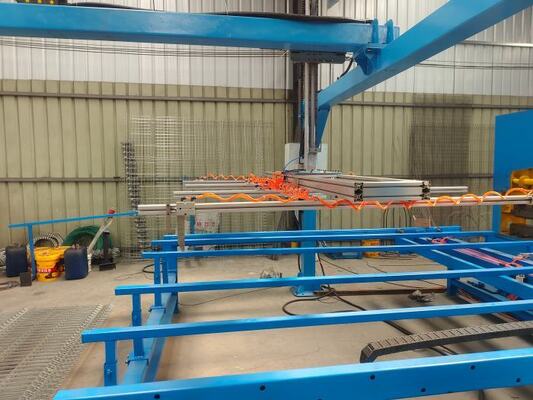

11. Une fois le soudage terminé, l'unité d'empilage de treillis attrapera et soulèvera automatiquement le treillis et l'empilera sur le chariot. Le servomoteur contrôle le levage du treillis. Le servomoteur contrôle le déplacement du maillage.

Avantages de la machine à souder les treillis de clôture

1. La longueur de la clôture (hauteur de la clôture) peut être ajustée arbitrairement entre 1 000 et 2 500 mm.
2. Un dispositif de vibration est ajouté au système d'alimentation en fil croisé pour empêcher l'enroulement du fil.
3. Le fil de ligne et le fil transversal sont positionnés avec précision, le panneau en maille est plat, le trou en maille est standard.
4. Espacement des fils croisés ajusté via l'écran tactile, différentes tailles de maillage peuvent être définies dans le même maillage.

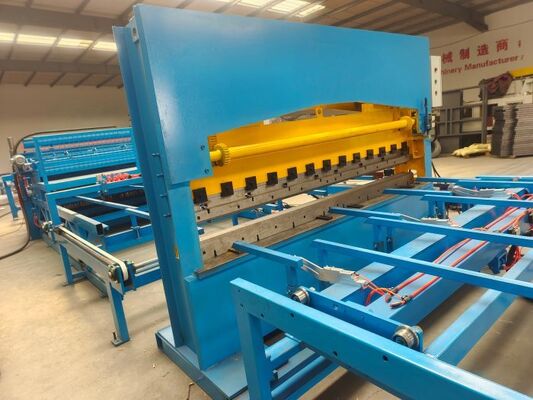

5. Les matrices supérieure et inférieure de la cintreuse se déplacent en même temps pour gagner du temps.
6. Nous pouvons facilement ajuster le courant de soudage lorsque nous devons souder différents diamètres de fil.
7. Le système d'alimentation en fil de ligne a ajouté une trémie pouvant contenir 1 tonne de fil.
8. Nous pouvons régler la sortie et arrêter la machine automatiquement une fois la production de treillis terminée.
9. Alimentation de fil, soudage de treillis, pliage de treillis, empilement de treillis fonctionnant ensemble. Efficacité de production élevée.

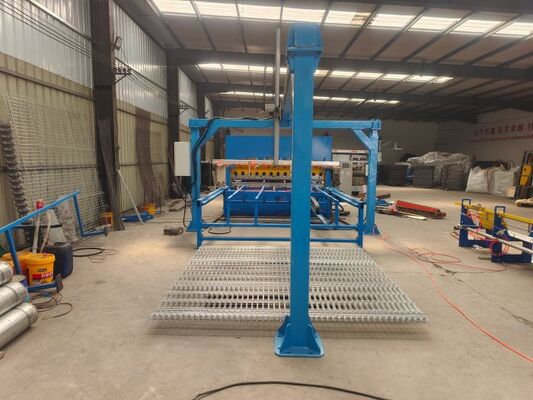

10. Le système d'empilage de mailles robotisées peut placer les mailles avec précision et rapidité, économisant ainsi les coûts de main-d'œuvre.

Paramètres techniques de la machine à souder les treillis de clôture



Application de la machine à souder les treillis de clôture

La machine à souder les treillis de clôture de garde-corps est principalement utilisée pour les clôtures routières, les clôtures ferroviaires à grande vitesse, les clôtures d'ingénierie municipales, la construction d'aéroports, etc.

Photos de machine à souder les treillis de clôture
