Taille de la clôture 1530*2500mm courbure automatique garde-corps de la route 3d machine de soudage de la grille de clôture

Taille de la clôture 1530*2500mm courbe automatique garde-corps d'autoroute 3D machine de soudage de treillis de clôture

Introduction de la machine de soudage à treillis 3D

La machine de soudage de la grille de clôture est un nouvel équipement de soudage de treillis métalliques hautement automatisé développé par notre société.Il intègre une technologie avancée de contrôle électromécanique et de soudage par résistance (y compris la fusion et le soudage par points) affinée ces dernières années.Cette machine, dotée d'une structure modulaire, facilite les mises à niveau futures et les modifications fonctionnelles.fournir une souplesse pour s'adapter à l'évolution des besoins des clients.

La machine de soudage à maillage de clôture conserve le corps principal de la machine de soudage d'origine.et une machine automatique d'alimentation en fil est installée de l'autre côtéUne machine automatique d'arrangement des matériaux est fixée sur le côté de la machine automatique d'alimentation en fil, à l'écart du corps principal de la machine de soudage.mécanisme d'accrochage au fil, et mécanisme d'arrangement des fils, il remplace l'arrangement manuel traditionnel des fils, améliorant ainsi l'efficacité de travail de la machine à treillis soudés.

Selon sa structure, il est divisé en sept sections principales: alimentation automatique de la trémie longitudinale, arrangement automatique du matériau, soudeuse à treillis principale,dépôt automatique de trémie transversaleIl est doté d'un design novateur, d'un châssis de machine robuste et d'un fonctionnement convivial.offrant une rentabilité élevée.

Caractéristiques de la machine de soudage à treillis 3D

1Le blanchiment automatique de la trémie horizontale réduit considérablement l'intensité du travail.

2La machine dispose d'une fonction de détection de fil horizontal. Lorsque le fil horizontal ne tombe pas dans la position de soudage, la machine s'arrête automatiquement;

3Le moteur fournit une pression de soudage flexible pour l'intersection des fils longitudinaux et transversaux.il a une soudure stable, moins d'éclaboussures, vitesse de soudage rapide, faible investissement initial, coût d'exploitation et d'entretien et faible bruit dans l'usine.

4Le dessin mécanique des mailles à vis économise de l'espace d'atelier pour la fabrication des mailles et améliore la précision dimensionnelle des mailles.

5. la trémie horizontale de blanchiment peut se déplacer dans la direction de sortie de la maille dans son ensemble,qui fournit un espace de fonctionnement pour le réglage de l'équipement et améliore considérablement l'efficacité du réglage lors du changement de la spécification de la maille.

6.L'armoire de distribution électrique adopte un système de commande programmable PLC pour rendre le processus de commande plus précis.

7. Le dispositif d'alimentation automatique est un mécanisme qui remplace le placement manuel du fil pendant la production de panneaux de maille. Les travailleurs placent des fils préalignés et coupés sur la plateforme d'alimentation automatique.Le dispositif, entraînée par le moteur, transporte ensuite les fils dans le bac de stockage de la trémie d'accroissement des matériaux.

8Après l'alimentation automatique, les fils préalignés et coupés sont placés dans le bac de stockage de la trémie d'augmentation du matériau.à moteurLes fils tombés tombent automatiquement dans les rainures de limite, économisant ainsi de la main-d'œuvre.

9En tant que composant de base pour la formation de panneaux en maille, la machine de soudage principale utilise des blocs de cuivre chrome-zirconium à haute conductivité, offrant une résistance à l'usure supérieure.

10. Contrôlé par PLC, le trémie transversale utilise un moteur pour entraîner la rotation du disque de prise de fil, accomplissant ainsi l'action de chute du fil.

11Le chariot de traction de la maille se déplace d'avant en arrière dans sa plage de déplacement pour effectuer l'action de dessin de la maille. Cela réduit la résistance au soudage et économise de l'espace.

12. Le pliage automatique permet un fonctionnement très efficace et continu. Il élimine le besoin de transfert hors ligne et de positionnement secondaire,connexion transparente avec le processus précédent pour obtenir un débit automatiséCela améliore considérablement l'efficacité de la production tout en évitant les risques de sécurité liés à la manipulation manuelle.

13. La machine de soudage à maillage de clôture 3D adopte la manipulation de l'empilement de maillage réduit considérablement à la fois le nombre requis de travailleurs et l'intensité du travail.

Paramètres techniques de la machine de soudage à treillis 3D

Application de la machine de soudage à treillis 3D

La machine de soudage de treillis de clôture à garde-corps est principalement utilisée pour les clôtures d'autoroute, les clôtures de chemin de fer à grande vitesse, les clôtures d'ingénierie municipale, la construction d'aéroports, etc.

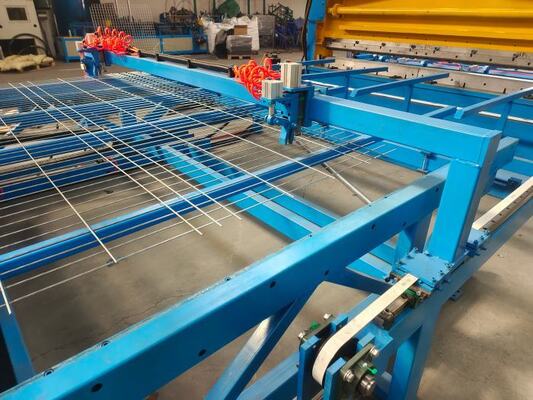

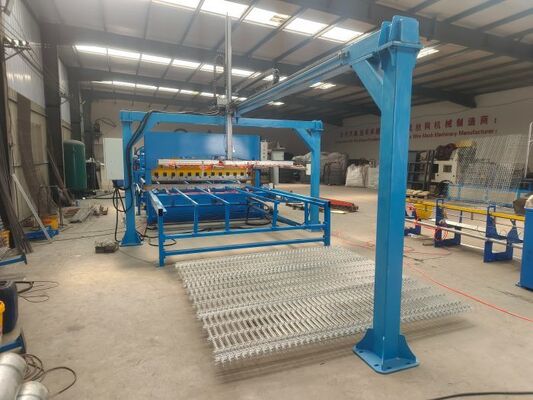

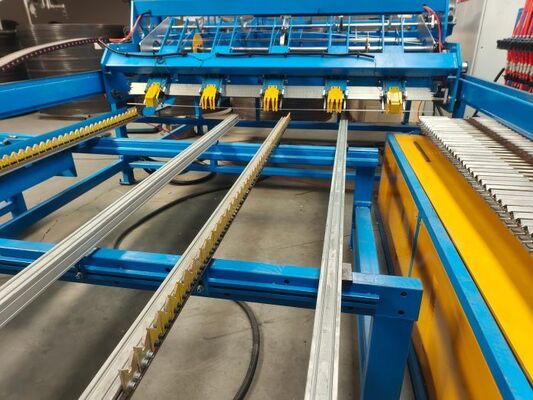

Photos de la machine de soudage à treillis 3D
