Capacité 60 pièces Taille de maille 50*200mm Moteur servo 3.5kw Machine à souder des grillages

Capacité 60 pièces Maillage Taille 50*200mm Servo moteur 3.5kw Machine de soudage à maillage de clôture

Introduction de la machine de soudage à maillage de clôture

Cette machine de soudage à maillage de clôture est développée et produite par l'équipe technique chinoise et les ingénieurs européens combinés avec l'expérience d'utilisation des clients.Toute la ligne de production est très avancée et chaque système a été grandement amélioré.

Caractéristiques de la machine de soudage à maillage de clôture

Unité automatique d'alimentation longitudinale par fil

1Dispositif de stockage longitudinal de fils, capacité de 1 T de fils.
2. Servo moteur connecte la ligne fil d'alimentation par courroie synchrone, assurer l'alimentation avec précision.
3. 21 secondes peuvent alimenter 61 fils de ligne.
4Le servo-moteur contrôle la poussée du fil.

Unité d'alimentation automatique à fil croisé

1Dispositif de stockage à câbles croisés, capacité de câbles de 1 T.
2Les commandes du moteur pas à pas.
3- Une alimentation spécialement conçue pour les fils transversaux, garantissant le fil transversale droit lorsque le fil transversale tombe.

Machine de soudage à maillage principal

1. soudage de commande de bouteille d'air de marque AirTAC (Taiwan Chine).

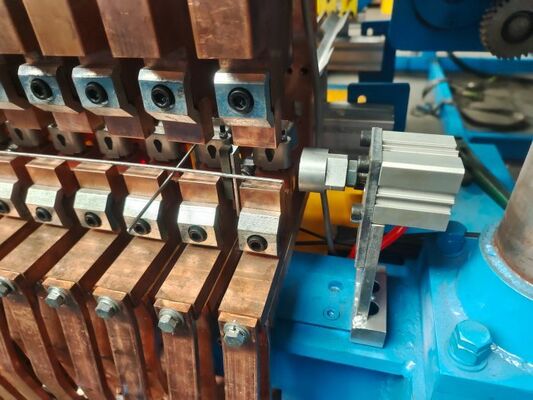

2La base supérieure de l'électrode et la base inférieure de l'électrode sont coulées intégralement en cuivre, type refroidissement par eau.
3Électrode de soudage: 30*30*30 mm, 6 côtés utilisés.
4. transformateurs de soudage à refroidissement par eau de type coulé.

Voiture tirant la maille

1Le numéro 1 est tiré par le contrôle de la voiture.
2. No 2 maillage tirant voiture de commande maillage d'alimentation à la machine de flexion automatique.
3. Servo moteur connecter la maille tirant voiture par ceinture synchrone, garantir tirant avec précision.

Machines à courber automatiquement

Le pliage est commandé par CNC, l'angle et la profondeur de pliage sont réglables.
Tableau de travail de compensation de déflexion, réduisant le temps de réglage manuel et améliorant la cohérence.

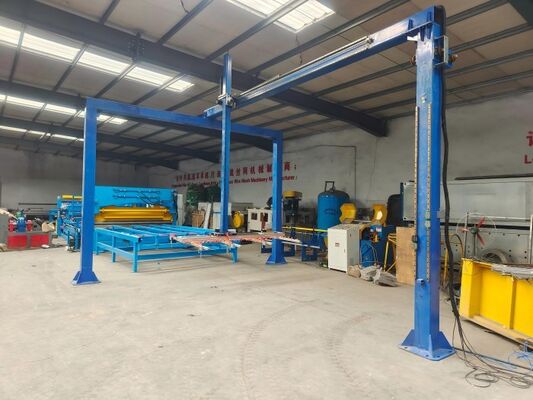

Unité d'empilage des mailles

1Après avoir fini le soudage, l'unité d'empilage de maillage attrape et soulève automatiquement le maillage et l'empile sur le chariot.
2- Le servo-moteur contrôle le levage des mailles.
3Le servo-moteur contrôle le mouvement du maillage.

Avantages de la machine de soudage de la grille de clôture

1La longueur des mailles (hauteur de la clôture) peut être réglée arbitrairement de 75 à 2500 mm.
2Un dispositif de vibration est ajouté au système d'alimentation du fil croisé pour empêcher l'enroulement du fil.
3Le fil de ligne et le fil croisé sont positionnés avec précision, le panneau de maillage est plat, le trou de maillage est standard.
4L'espacement des fils croisés est réglé à travers l'écran tactile, différentes tailles de mailles peuvent être réglées dans le même mailles.
5Les matrices supérieures et inférieures de la machine à plier se déplacent en même temps pour gagner du temps.
6Nous pouvons facilement ajuster le courant de soudage lorsque nous avons besoin de souder différents diamètres de fil.
7Le système d'alimentation du fil de ligne a ajouté une trémie, qui peut accueillir 1 tonne de fil.
8Nous pouvons régler la sortie et arrêter la machine automatiquement après la fin de la production de la maille.
9. alimentation du fil, soudage des mailles, pliage des mailles, empilage des mailles en cours d'exécution. Haute efficacité de production.
10Le système d'empilage de la maille robotisé peut placer la maille avec précision et rapidement, économisant ainsi le coût de la main-d'œuvre.

Paramètres techniques de la machine de soudage à maillage de clôture

Application du treillis de clôture

La grille de clôture est principalement utilisée dans l'alimentation des poulets, canards, oies, lapins, la clôture du zoo, la protection des machines et des équipements, garde-corps de l'autoroute, clôture de sport, la protection de la ceinture verte de la route, le stockage,matériaux de sécurité et de renforcement, clôture de terrain de sport, parcs.

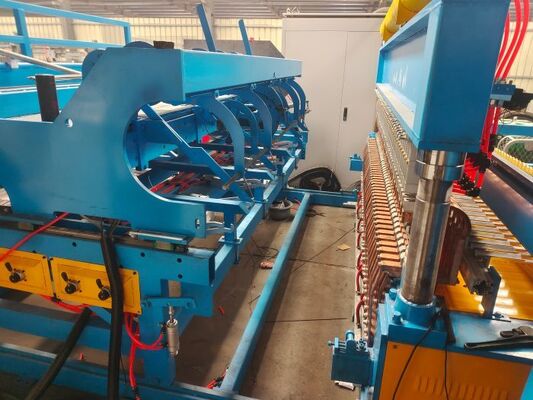

Des photos de la machine de soudage de treillis de clôture
