Hauteur de la clôture 1530 mm Taille de la maille 50x200 mm ligne de production de soudage de la maille de clôture

  • Fence Height 1530mm Mesh Size 50x200mm Fence Mesh Welding Production Line
  • Fence Height 1530mm Mesh Size 50x200mm Fence Mesh Welding Production Line
  • Fence Height 1530mm Mesh Size 50x200mm Fence Mesh Welding Production Line
  • Fence Height 1530mm Mesh Size 50x200mm Fence Mesh Welding Production Line
Lieu d'origine Chine
Nom de marque DIXUN
Certification CE & ISO 9001:2015
Numéro de modèle DX-2500FA
Quantité de commande min un ensemble
Détails d'emballage Les pièces de rechange et l'armoire de commande seront chargées dans une caisse en bois. La mach
Délai de livraison 30 jours ouvrables
Capacité d'approvisionnement 5 séries par mois
Détails sur le produit
Nom du produit Ligne de production de soudage de treillis de clôture matière première fil galvanisé ou fil à faible teneur en carbone
Largeur de clôture Max.2500mm Hauteur de la clôture de 1530mm à 2500mm
Vitesse de soudage 50-75 fois/minute Capacité du transformateur 160kva x 8 pièces
Tirer le moteur en maille Moteur servo 1.5KW L'espace longitudinal de fil 50-200mm
L'espace de fil croisé 50-200mm Flexion Pliage automatique
Mettre en évidence

Machine à treillis de clôture de 1530 mm de hauteur

,

ligne de production de soudage à mailles de 50x200 mm

,

machine de soudage à maillage de clôture avec garantie
Laisser un message
Description de produit

Ligne de production de soudage de grillage de clôture, hauteur de clôture 1530 mm, taille de maille 50x200 mm





Présentation de la ligne de production de soudage de grillage de clôture



Cette ligne de production de machine de soudage de grillage de clôture 3D est développée et produite par l'équipe technique chinoise et des ingénieurs européens, combinée à l'expérience d'utilisation des clients. L'ensemble de la ligne de production est très avancé et chaque système a été considérablement amélioré.



Caractéristiques de la ligne de production de soudage de grillage de clôture



Unité d'alimentation automatique des fils longitudinaux



1. Dispositif de stockage de fils longitudinaux, capacité de 1 tonne de fils.
2. Moteur servo connectant le fil d'alimentation par courroie synchrone, garantissant une alimentation précise.
3. 21 secondes pour alimenter 61 fils.
4. Le moteur servo contrôle la poussée des fils.



Unité d'alimentation automatique des fils transversaux



1. Dispositif de stockage de fils transversaux, capacité de 1 tonne de fils.
2. Le moteur pas à pas contrôle la chute des fils transversaux.
3. Alimentateur de fils transversaux spécialement conçu, garantissant la rectitude des fils transversaux lors de leur chute.

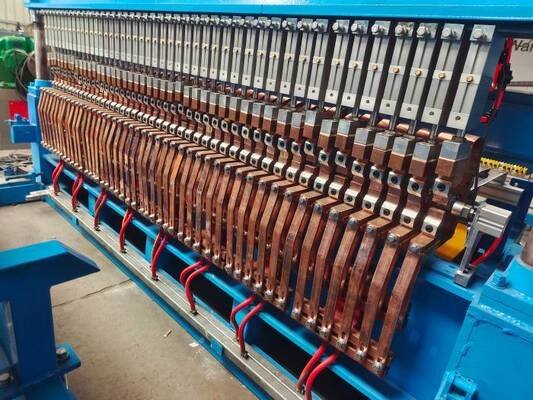

Machine de soudage de grillage principale



1. Soudage contrôlé par vérin pneumatique AirTAC (Chine Taïwan).
2. La base de l'électrode supérieure et la base de l'électrode inférieure sont coulées d'une seule pièce en cuivre, type à refroidissement par eau.
3. Électrode de soudage : 30*30*30 mm, utilisation sur 6 faces.
4. Transformateurs de soudage à refroidissement par eau de type coulé.



Chariot de traction de grillage



1. Le chariot de traction de grillage n°1 contrôle la traction du grillage.
2. Le chariot de traction de grillage n°2 contrôle l'alimentation du grillage à la machine de pliage automatique.
3. Moteur servo connectant le chariot de traction de grillage par courroie synchrone, garantissant une traction précise.



Machine de pliage



1. Le moteur servo contrôle le pliage du grillage, la vitesse est beaucoup plus rapide que le pliage hydraulique.
2. Contrôle par onduleur.
3. Vitesse de pliage : 4 secondes par cycle.
4. Le moule de pliage est en matériau W14Cr4VMnRE.



Unité d'empilage de grillage



1. Une fois le soudage terminé, l'unité d'empilage de grillage attrape et soulève le grillage et l'empile automatiquement sur le chariot.
2. Le moteur servo contrôle le levage du grillage.
3. Le moteur servo contrôle le déplacement du grillage.



Avantages de la ligne de production de soudage de grillage de clôture



1. La longueur du grillage (hauteur de la clôture) peut être ajustée arbitrairement de 75 à 2500 mm.
2. Un dispositif de vibration est ajouté au système d'alimentation des fils transversaux pour éviter l'enroulement des fils.
3. Le positionnement précis des fils longitudinaux et transversaux, le panneau de grillage est plat, le trou de maille est standard.
4. L'espacement des fils transversaux est ajusté via l'écran tactile, différentes tailles de mailles peuvent être définies dans la même maille.
5. Les matrices supérieure et inférieure de la machine de pliage se déplacent simultanément pour gagner du temps.
6. Nous pouvons facilement ajuster le courant de soudage lorsque nous devons souder différents diamètres de fils.
7. Le système d'alimentation des fils longitudinaux a ajouté une trémie, qui peut contenir 1 tonne de fil.
8. Nous pouvons définir la production et arrêter la machine automatiquement une fois la production de grillage terminée.
9. Alimentation des fils, soudage de grillage, pliage de grillage, empilage de grillage fonctionnent ensemble. Haute efficacité de production.
10. Le système d'empilage de grillage robotisé peut placer le grillage avec précision et rapidité, économisant ainsi les coûts de main-d'œuvre.



Paramètres techniques de la ligne de production de soudage de grillage de clôture



Modèle DX-2500FA DX-3000FA
Diamètre du fil longitudinal 3-5 mm 3-5 mm
Diamètre du fil transversal 3-5 mm 3-5 mm
Espacement des fils longitudinaux 50, 100, 150, 200 mm 50, 100, 150, 200 mm
Espacement des fils transversaux 50, 100, 150, 200, 250 mm 50, 100, 150, 200, 250 mm
Largeur de la clôture Max. 2500 mm Max. 3000 mm
Hauteur de la clôture 1000-3000 mm 1000-3000 mm
Électrode de soudage 51 pièces 61 pièces
Vitesse de soudage 0-65 rangées/min 0-65 rangées/min
Transformateur de soudage 160 kva * 9 pièces 160 kva * 10 pièces
Capacité de production 110 pièces par heure 110 pièces par heure
Moteur servo de traction de grillage 1,5 kw 1,5 kw
Poids de la machine 12 tonnes 12,9 tonnes
Dimension de la machine 24*6,5*2,1 m 24*7,2*2,1 m
Alimentation électrique 200 kva 200 kva



Application du grillage de clôture



Le grillage de clôture est principalement utilisé pour l'élevage de poulets, canards, oies, lapins, clôtures de zoo, protection d'équipements mécaniques, garde-corps d'autoroute, clôtures sportives, protection des ceintures vertes routières, stockage, matériaux de sécurité et de renforcement, clôtures de terrains de sport, parcs.

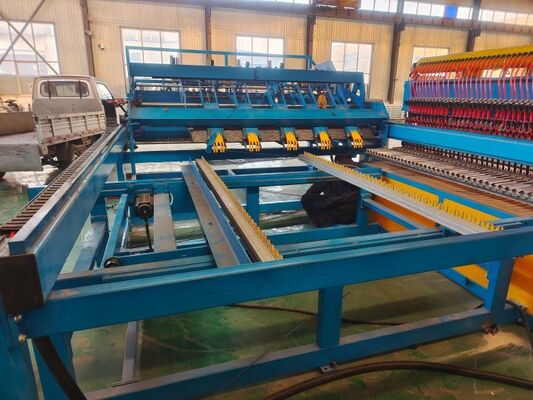

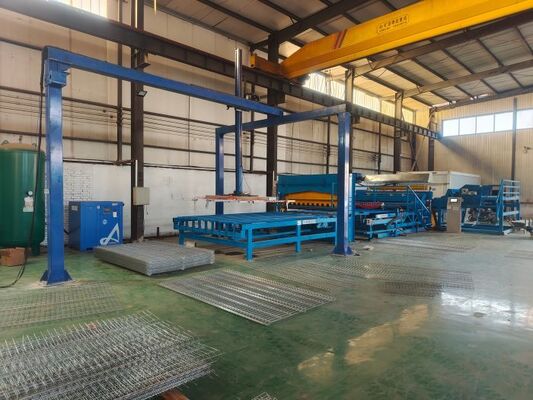

Photos de la ligne de production de soudage de grillage de clôture



Hauteur de la clôture 1530 mm Taille de la maille 50x200 mm ligne de production de soudage de la maille de clôture 0

Hauteur de la clôture 1530 mm Taille de la maille 50x200 mm ligne de production de soudage de la maille de clôture 1

Hauteur de la clôture 1530 mm Taille de la maille 50x200 mm ligne de production de soudage de la maille de clôture 2

Hauteur de la clôture 1530 mm Taille de la maille 50x200 mm ligne de production de soudage de la maille de clôture 3
