Longueur de la clôture 2,5m Transformateur de capacité 160kva Machine de soudage à maillage de clôture courbe

Machine à souder les grilles de clôture avec une longueur de clôture de 2,5 m et une capacité de transformateur de 160 kva


Introduction de la machine à souder les grilles de clôture :

Cette machine à souder les grilles de clôture est développée et produite par l'équipe technique chinoise et des ingénieurs européens, en combinant l'expérience d'utilisation des clients. L'ensemble de la ligne de production est très avancé et chaque système a été considérablement amélioré.
Le système d'alimentation en fils longitudinaux est très précis, et la plage de longueur peut être de 75 à 2500 mm. Le système de traction du treillis, le système de convoyage du treillis et le système de pliage du treillis sont contrôlés par différents servomoteurs, ce qui peut améliorer considérablement la vitesse de production.

 Caractéristiques de la machine à souder les grilles de clôture :
1. La longueur du treillis (hauteur de la clôture) peut être ajustée arbitrairement de 1000 à 2500 mm.
2. Un dispositif de vibration est ajouté au système d'alimentation en fils transversaux pour éviter l'enroulement des fils.
3. Les fils longitudinaux et transversaux sont positionnés avec précision, le panneau de treillis est plat, le trou du treillis est standard.
4. L'espacement des fils transversaux est réglé via l'écran tactile, différentes tailles de mailles peuvent être définies dans la même maille.
5. Les matrices supérieure et inférieure de la machine de pliage se déplacent simultanément pour gagner du temps.
6. Nous pouvons ajuster facilement le courant de soudage lorsque nous devons souder des fils de différents diamètres.
7. Nous pouvons définir la production et arrêter la machine automatiquement une fois la production du treillis terminée.
8. Alimentation en fils, soudage du treillis, pliage du treillis, empilage du treillis fonctionnent ensemble. Haute efficacité de production.
9. Le système d'empilage de treillis robotisé peut placer le treillis avec précision et rapidité, ce qui permet d'économiser sur les coûts de main-d'œuvre.

Détails de la machine à souder les grilles de clôture :

1. Le système d'alimentation en fils longitudinaux est une nouvelle conception, qui peut placer les fils longitudinaux rapidement et avec précision, avec une alarme automatique en cas de défaillance. Le fil longitudinal est équipé d'une trémie de pré-chargement. Qui peut charger 1500 kg de fils.

2. Ce dispositif de poussée de fils longitudinaux est spécialement conçu pour amener le fil longitudinal à la position spécifiée avec précision et garantir qu'il n'y a pas d'erreur dans la norme de la grille.

3. La connexion entre le transformateur de soudage et les électrodes utilise des blocs de cuivre au lieu de feuilles de cuivre souples, ce qui offre une meilleure qualité et un meilleur effet conducteur.

4. L'électrode et la base en cuivre sont toutes deux fabriquées en cuivre à haut chrome (CuCrZr), qui est un matériau d'alliage spécial résistant à l'usure et aux hautes températures. Augmente la durée de vie de l'électrode.

5. Le treillis est tiré de manière répétée pour extraire le fil transversal soudé de la grille selon les paramètres définis par le programme, et selon la longueur du treillis, il peut réaliser un tirage répété du treillis, de sorte que l'ensemble du treillis soit complètement extrait.


6. Ce dispositif de poussée de treillis est utilisé pour pousser le panneau de treillis sous la machine de pliage.

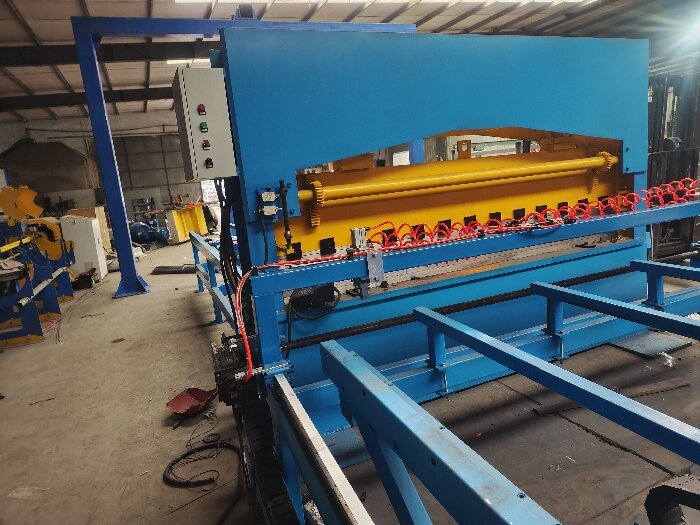

7. Cette machine de pliage peut plier automatiquement le panneau de treillis en ligne, économisant ainsi de la main-d'œuvre et offrant une grande efficacité.

8. Le dispositif de traction de treillis extrait le panneau de clôture 3D après le pliage.

9. Le dispositif d'empilage de treillis robotisé peut empiler avec précision et de manière ordonnée le treillis 3D, facilitant l'emballage et réduisant les coûts de main-d'œuvre. Il peut ajuster intelligemment la hauteur de l'empilage de treillis.

10. Le moteur pas à pas entraîne le dispositif de type disque pour déposer automatiquement les fils transversaux. Le dispositif de stockage de fils transversaux a une plus grande capacité, pouvant charger jusqu'à 1,5 tonne de fils. La trémie de fils transversaux est un dispositif d'alimentation qui redresse et coupe les barres d'acier de longueur fixe à la position de l'électrode de soudage de la machine de soudage principale, selon les besoins de soudage. La plus grande caractéristique de cette trémie est qu'elle est équipée d'une trémie de stockage de fils transversaux et d'un dispositif d'alimentation automatique. La capacité de stockage est d'environ 1,5 tonne, ce qui réduit l'alimentation manuelle et les matériaux secondaires et améliore l'efficacité de la production.

11. Cette trémie est composée d'une plateforme, d'un bac de stockage et d'une trémie de chute, installée sur le cadre de traction de treillis en circulation. Il y a des échelles des deux côtés de la plateforme de la trémie pour faciliter l'utilisation.

12. La machine à souder les grilles de clôture est équipée d'une armoire de commande principale indépendante et d'une console d'opération. Utilisation d'un système de contrôle programmable par API, interface d'opération à écran tactile. Facile à utiliser.

Paramètres techniques de la machine à souder les grilles de clôture :



Applications de la machine à souder les grilles de clôture :

Les grilles de clôture sont largement utilisées dans les usines, les communautés résidentielles, les garde-corps de chemin de fer, les garde-corps d'aéroport, les garde-corps de parking, les garde-corps de route, etc. - elles sont visibles presque partout de nos jours.

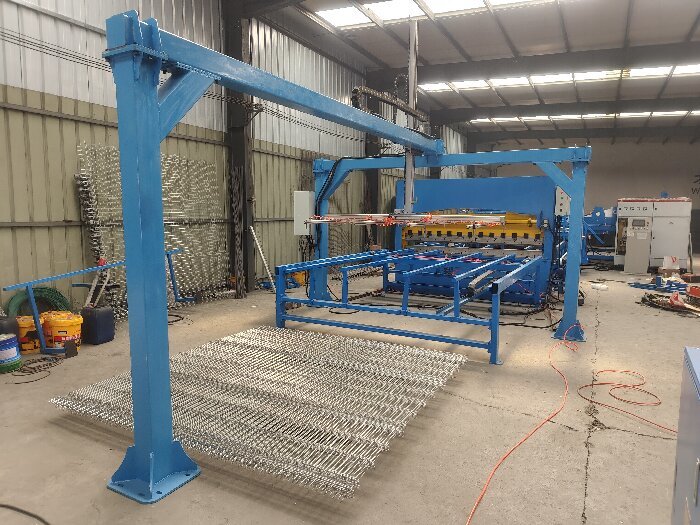

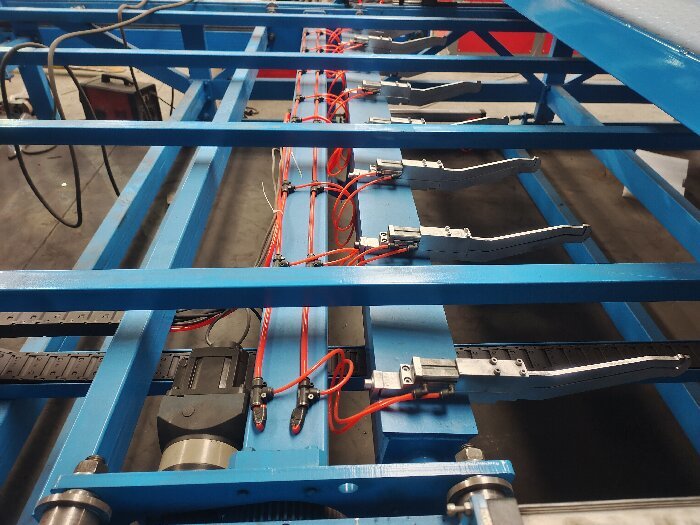

Photos de la machine à souder les grilles de clôture :
