Taille de l'ouverture 50x200mm hauteur de la clôture 2,5m Machine de soudage de la grille de clôture

Machine à souder le grillage de clôture, taille d'ouverture 50x200mm, hauteur de clôture 2,5m

Présentation de la machine à souder le grillage de clôture :

Cette machine à souder le grillage de clôture est développée et produite par une équipe technique chinoise et des ingénieurs européens, combinant l'expérience d'utilisation des clients. L'ensemble de la ligne de production est très avancé et chaque système a été considérablement amélioré.

Le système d'alimentation en fils longitudinaux est très précis, et la plage de longueur peut être de 75 à 2500 mm. Le système de traction du grillage, le système de convoyage du grillage et le système de pliage du grillage sont contrôlés par différents servomoteurs, ce qui peut considérablement améliorer la vitesse de production.

Le système de pliage adopte une plieuse haute vitesse, et les matrices supérieure et inférieure se déplacent simultanément pour une production à haut rendement.

Le système d'empilage du grillage adopte un système d'empilage robotisé intelligent. Son avantage est qu'il peut placer le grillage avec précision et rapidité dans l'ordre, réduire la main-d'œuvre et économiser les coûts.

 Avantages de la machine à souder le grillage de clôture :

1. La longueur du grillage (hauteur de clôture) peut être ajustée arbitrairement de 1000 à 2500 mm.
2. Un dispositif de vibration est ajouté au système d'alimentation en fils transversaux pour éviter l'enroulement des fils.
3. Le positionnement précis des fils longitudinaux et transversaux assure un panneau de grillage plat et des mailles standard.
4. L'espacement des fils transversaux est réglé via l'écran tactile, différentes tailles de mailles peuvent être définies dans le même grillage.
5. Les matrices supérieure et inférieure de la plieuse se déplacent simultanément pour gagner du temps.
6. Nous pouvons facilement ajuster le courant de soudage lorsque nous devons souder des fils de différents diamètres.
7. Nous pouvons définir la production et arrêter la machine automatiquement une fois la production du grillage terminée.
8. Alimentation en fils, soudage du grillage, pliage du grillage, empilage du grillage fonctionnent ensemble. Haute efficacité de production.
9. Le système d'empilage robotisé du grillage peut placer le grillage avec précision et rapidité, économisant ainsi les coûts de main-d'œuvre.

Détails de la machine à souder le grillage de clôture :

1. Le système d'alimentation en fils longitudinaux est une nouvelle conception, qui peut placer les fils longitudinaux rapidement et avec précision, avec une alarme automatique en cas de défaillance. Le fil longitudinal est équipé d'une trémie de pré-chargement. Qui peut charger 1500 kg de fils.

2. Ce dispositif de poussée de fil longitudinal est spécialement conçu pour amener le fil longitudinal à la position spécifiée avec précision et garantir qu'il n'y a pas d'erreur dans la norme de la grille.

3. La connexion entre le transformateur de soudage et les électrodes utilise des blocs de cuivre au lieu de feuilles de cuivre souples, ce qui offre une meilleure qualité et un meilleur effet conducteur.

4. L'électrode et la base en cuivre sont toutes deux fabriquées en cuivre à haute teneur en chrome (CuCrZr), un matériau en alliage spécial résistant à l'usure et aux hautes températures. Augmente la durée de vie de l'électrode.

5. Le tirage répété du grillage consiste à extraire le fil transversal soudé de la grille selon les paramètres définis par le programme, et selon la longueur du grillage, il peut réaliser un tirage répété du grillage, de sorte que l'ensemble du grillage soit complètement extrait. Le dispositif de tirage répété du grillage est composé d'un cadre inférieur de tirage du grillage, d'un cadre mobile de tirage du grillage, d'un chariot de tirage du grillage et d'un tube de support. Les deux côtés des rails de guidage du cadre de base du grillage sont mobiles, ils peuvent être déplacés de 600 mm du bâti principal, ce qui est pratique pour la maintenance et l'utilisation. La puissance de déplacement du cadre de tirage du grillage est un vérin standard d'un diamètre de 50 mm. Le cadre de tirage mobile est composé de deux cadres de soudage latéraux et d'un support central. Deux ensembles de crochets de verrouillage pneumatiques sont installés à la connexion avec la machine de soudage pour assurer la précision de la position du cadre de tirage du grillage pendant le fonctionnement. Deux vérins d'un alésage de 40 mm. Il existe un ensemble de dispositif mécanique anti-blocage à la connexion entre le cadre mobile et le cadre inférieur pour améliorer la sécurité de l'opérateur. Équipé de 6 ensembles de crochets de tirage pneumatiques, d'un ensemble de dispositif de levage de poutre de prélèvement, vérin de force manuelle de prélèvement d'un diamètre fin de 25 mm, la puissance de levage de prélèvement est d'un vérin d'un diamètre.

6. Ce dispositif de poussée de grillage est utilisé pour pousser le panneau de grillage sous la plieuse.

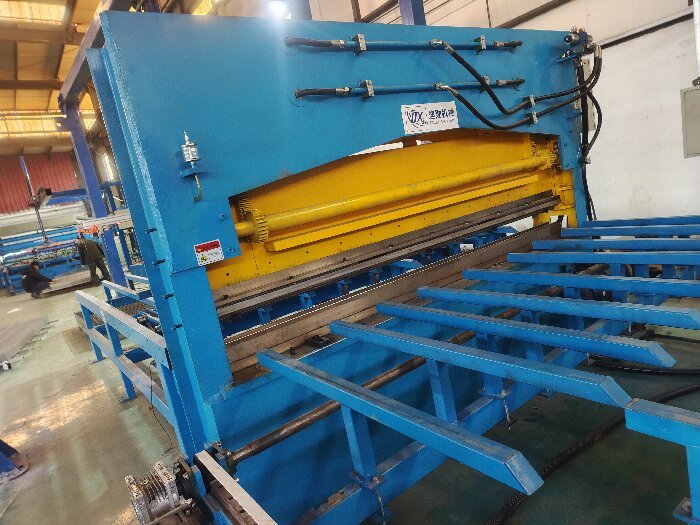

7. Cette plieuse peut plier automatiquement le panneau de grillage en ligne, économisant de la main-d'œuvre et offrant une grande efficacité.

8. Le dispositif de tirage de grillage extrait le panneau de clôture 3D après le pliage.

9. Le dispositif d'empilage robotisé de grillage peut empiler avec précision le grillage 3D de manière ordonnée, faciliter l'emballage et réduire les coûts de main-d'œuvre. Il peut ajuster intelligemment la hauteur d'empilage du grillage.

10. Le moteur pas à pas entraîne le dispositif de type disque pour faire tomber automatiquement les fils transversaux. Le dispositif de stockage de fils transversaux a une plus grande capacité, pouvant charger jusqu'à 1,5 tonne de fils. La trémie de fils transversaux est un dispositif d'alimentation qui redresse et coupe les barres d'acier de longueur fixe à la position de l'électrode de soudage de la machine de soudage principale selon les besoins de soudage. La plus grande caractéristique de cette trémie est qu'elle est équipée d'une trémie de stockage de fils transversaux et d'un dispositif d'alimentation automatique. La capacité de stockage est d'environ 1,5 tonne, ce qui réduit l'alimentation manuelle et les matériaux secondaires et améliore l'efficacité de la production.

11. Cette trémie est composée d'une échelle de plateforme, d'un bac de stockage et d'une trémie de chute, qui est installée sur le cadre de tirage de grillage en circulation. Il y a des échelles des deux côtés de la plateforme de la trémie pour faciliter l'utilisation. Le bac de stockage est équipé d'un ensemble de rouleaux motorisés magnétiques. Lors de la rotation, les barres d'acier sont adsorbées sur les rouleaux et envoyées au bac de blanking et de stockage. Le bac de stockage de matériaux est équipé d'un interrupteur de détection de position pour contrôler si des matériaux supplémentaires sont nécessaires en fonction de la quantité de matériaux préparés. La trémie de chute utilise une poulie en forme de disque pour tenir précisément le fil, et alimente uniformément chaque fil transversal dans la position du poussoir un par un selon les besoins de soudage. La puissance de maintien du fil est un moteur pas à pas de 13,5 Nm.

12. La machine à souder le grillage de clôture est équipée d'une armoire de commande principale indépendante et d'une console d'opération. Utilise un système de contrôle programmable par API, une interface d'opération à écran tactile. Facile à utiliser.

Paramètres techniques de la machine à souder le grillage de clôture :

Applications de la machine à souder le grillage de clôture :

Le grillage de clôture a un large éventail d'applications. Selon son type et ses spécifications, il peut être utilisé dans les situations suivantes :
1. Secteurs de transport tels que les routes, les voies ferrées, les ponts et les autoroutes : Dans ces zones, les garde-corps jouent un rôle de protection et d'isolement, prévenant efficacement les accidents. Par exemple, les garde-corps sur les autoroutes peuvent empêcher les véhicules de perdre le contrôle et de sortir de la route, assurant la sécurité des piétons.
2. Chantier de construction, en particulier autour de la fosse de fondation : Sur les chantiers de construction, les garde-corps servent de mesures de sécurité pour prévenir les risques accidentels pendant la construction. Les garde-corps autour de la fosse de fondation peuvent empêcher les travailleurs de tomber et isoler également le chantier pour empêcher l'entrée de personnel non autorisé.
3. Lieux publics tels que les parcs, les communautés et les écoles : Les filets de garde-corps peuvent être utilisés pour séparer et embellir l'environnement, et pour réguler les chemins des piétons et des véhicules. Par exemple, les filets de garde-corps de jardin peuvent être utilisés pour diviser les parterres de fleurs et les pelouses, servant à la fois de barrière et de moyen d'embellissement.
4. Dans les usines, les entrepôts, les parkings et autres lieux : Les garde-corps peuvent être utilisés pour protéger et sécuriser les équipements et les installations. Par exemple, les clôtures d'isolement d'entrepôt peuvent être utilisées pour l'isolement entre l'intérieur de l'entrepôt de l'atelier et les étals du marché.
5. Sites sportifs tels que les stades, les terrains de basket-ball et les terrains de football : Le filet de garde-corps de terrain de basket-ball présente les caractéristiques d'anti-vieillissement, de résistance à la corrosion, de surface plane et de moindre déformation due à l'impact de forces externes. Il est largement utilisé dans les stades, les terrains de basket-ball et les terrains de football, etc.
6. Ferme d'élevage : Le filet d'enclos pour le bétail peut jouer un rôle très efficace dans la protection et la surveillance de la ferme, empêchant les animaux de s'échapper.

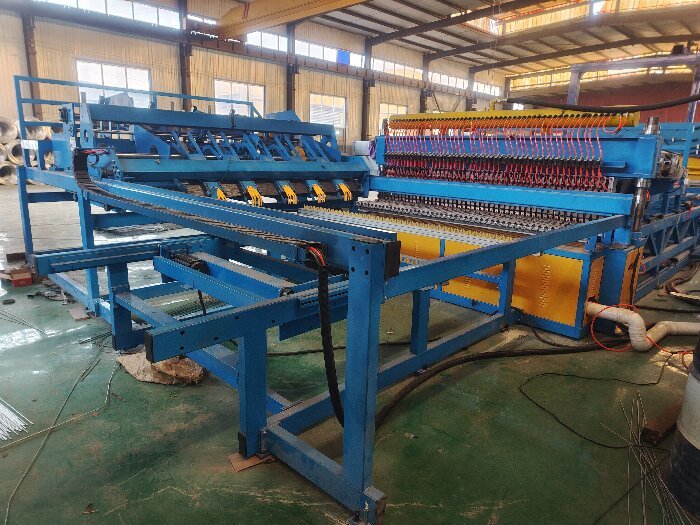

Photos de la machine à souder le grillage de clôture :
