Transformateur 160kva 3mm machine de soudage à treillis métallique pour la taille du trou 50 * 50mm
Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xNom du produit | Machine de soudage en rouleau de treillis métalliques | Diamètre du fil | 3 à 6 mm |
---|---|---|---|
Voltage | Pour les véhicules à moteur électrique | Vitesse de soudage | 75rows/min |
Largeur de la maille | 0.5m-2.0m | Condition | Nouveau |
L'espace de fil croisé | 50mm-300mm | Moteur principal | 5.5 kW |
Type longitudinal de fil | Fil de bobine | Type de fil croisé | Précoupé |
Longueur de la maille de roulement | 30m | Système de contrôle | PLC et écran tactile |
Surligner | Machines de soudage à treillis métalliques de 3 mm,machine de soudage à treillis métalliques à trous de 50x50 mm,Machines de treillis métalliques soudés CE |
Transformateur 160KVA Forêt de taille 50*50mm Machine de soudage en rouleau de treillis métallique
Introduction de la machine de soudage en rouleau de treillis métallique:
1. Le système de contrôle adopte la technologie CNC synchrone, le programme Mitsubishi PLC. Il est facile et pratique à utiliser avec l'écran tactile.
2Le système de câbles transversaux contrôlé par moteur pas à pas au lieu de passer les fils par travail manuel, augmentant la productivité.
3. Distance réglable du fil de ligne qui permet une taille d'ouverture différente entre le fil de ligne, lorsque l'entrée de la distance du fil croisé à l'ordinateur, toute taille de maille peut être atteint.vous voulez faire une taille de maille 100*100mm. longueur du panneau de maille 30m. Entrez la taille de la maille et la quantité de taille de la maille dans l'ordinateur. La machine à roulement de maille rebobinera la longueur de la maille automatiquement.Comme la machine à treillis est contrôlée par le boîtier de commande.
4Le système de traction des mailles est contrôlé par un servo-moteur.
5La machine est équipée d'un transformateur de soudage: 160 KVA*4 PCS (24 électrodes de soudage)La machine utilise une feuille de cuivre pour connecter la tête de soudage et le transformateurIl a une longue durée de vie.
7. Façon d'alimentation du fil:Le fil de ligne à partir du fil de bobine.Le fil de ligne à travers la partie de fil de redressement pour rendre le fil de redressement.Et les fils transversaux doivent être pré-étirés et pré-coupés par la machine de découpe de fil d'étirage.
8Le transformateur de puissance doit être d'au moins 80 KVA pour alimenter le fonctionnement de la machine et la distance entre le transformateur de puissance et la machine doit être inférieure à 100 m.
9Matériau: Convient pour le fil de fer à faible teneur en carbone, fil galvanisé.
10La machine à treillis peut enrouler automatiquement le treillis.
En ce qui concerne les pièces électriques, nous adoptons une marque de renommée mondiale.
1PLC de la marque Mitsubishi au Japon
2Convertisseur de fréquence Delta Taiwan Chine.
3Appareil à basse tension Schneider France.
4. écran tactile Weinview marque Taiwan Chine
La machine de soudage à treillis métalliques comprend ci-dessous:
1. Un ensemble de machines de soudage de treillis métalliques principaux
2. Un ensemble de cabine de commande
3. Un ensemble de dispositif de redressement longitudinal de fil
4. 24 unités de support de câbles de paiement
5. Un ensemble de machines à treillis
6Un ensemble de machines de découpe à fil de fer.
Paramètres techniques de la machine de soudage en rouleau de treillis métalliques:
Diamètre du fil | 20,0 à 6,0 mm | Forme de fil longitudinale | D'une bobine |
Distance longitudinale du fil | 100 à 300 mm | Forme de fil croisé | Fil pré-coupé |
Distance transversale du fil | 100 à 300 mm | Voltage nominal | 380V 50HZ personnalisé |
Largeur des mailles de soudage | Maximum de 2500 m | Transformateur de soudage | 4PCSX160KVA |
Vitesse de production | 45 à 60 fois/min | Longueur des mailles | Max. 60m en rouleau |
électrodes de soudage | 24 pièces | Dimension globale | 8.5m*3.2m*1.7m |
Poids de la machine | 4.5 T | Puissance du moteur | 5.5 kW |
Consommation d'électricité | 5 à 7 kW/h | Dimension de l'atelier | 20m*6m ((L*O) |
Applications de la machine de soudage en rouleau de treillis métallique:
1- Trafic routier: le filet de garde en bobine est un élément important de la garde routière, qui peut empêcher efficacement les véhicules de sortir de contrôle et assurer la sécurité de la conduite.Ses effets visuels évidents aident également à orienter le véhicule et à réduire les accidents de la route.
2Le secteur ferroviaire: Le chemin de fer est un canal important pour l'exploitation de trains à grande vitesse.Il peut non seulement jouer un rôle protecteur, mais empêche également efficacement les petits animaux d'entrer accidentellement sur la voie ferrée.
3. Terminal de l'aéroport: la clôture en bobine joue un rôle important dans la protection de la sécurité autour du terminal de l'aéroport. Elle peut séparer l'aéroport des routes extérieures, des parkings, des zones piétonnes, etc.,maintenir l'ordre dans l'aéroport, et réduire efficacement l'entrée illégale.

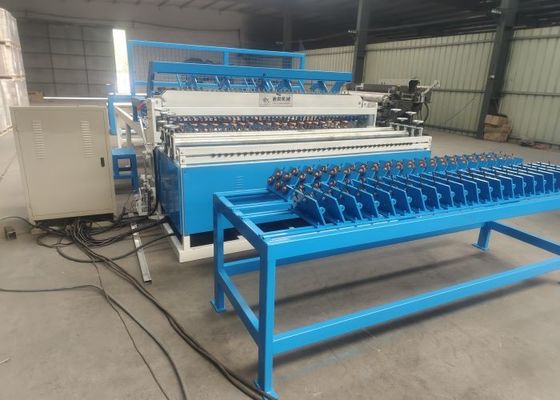

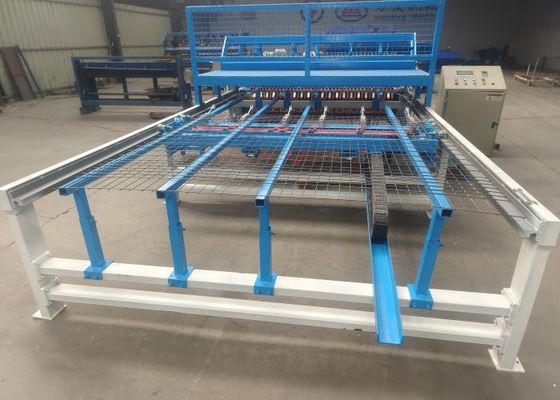

Les photos de la machine de soudage en rouleau de treillis métalliques:
