30 mm Plaque de fer Siemens Plc Machine de soudage à treillis Foret Taille 100 * 100 mm
Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xNom du produit | Machine de soudage de treillis métallique | Diamètre du fil | 3 à 6 mm |
---|---|---|---|
Voltage | 220V/380V/415V/440V | Vitesse de soudage | 75rows/min |
Largeur de la maille | 0.5m-2.0m | Capacité nominale | 6*125 KVA |
Le pouvoir | 7.5 kW | Condition | Nouveau |
Utilisation | clôture en treillis métalliques de soudage | L'espace de fil croisé | 50mm-300mm |
Les dimensions | 14mX3,2mX2,3m | Poids de la machine | 4500 kg |
Type longitudinal de fil | Fil de bobine | Type de fil croisé | Précoupé |
Surligner | machine de soudage à maillage plc,Machine de soudage à treillis en treillis de 100x100 mm,Machine à treillis de fil soudé à 100x100 mm de trou |
30mm Plaque de fer Siemens PLC Forêt Taille 100 * 100mm machine de soudage à treillis métallique
Introduction de la machine de soudage de treillis métalliques:
1. Le système de contrôle adopte la technologie CNC synchrone, le programme PLC Mitsubishi / Panasonic. Il est facile et pratique à utiliser avec l'écran tactile.
2Le système de câbles croisés contrôlé par moteur pas à pas au lieu de mettre des câbles croisés par travail manuel, augmentant la productivité.
3. Distance réglable du fil de ligne qui permet une taille d'ouverture différente entre le fil de ligne, lorsque l'entrée de la distance du fil croisé à l'ordinateur, toute taille de maille peut être atteint.vous voulez faire une taille de maille 100*100mm. Longueur du panneau de maille 2m. Entrez la taille de la maille et la quantité de taille de la maille dans l'ordinateur. La machine de coupe de maille coupera le panneau de maille tous les 2m.Comme la machine de coupe de maille est contrôlée par le cabinet de commande.
4Le système de traction des mailles est contrôlé par un servo-moteur.
5La machine est équipée d'un transformateur de soudage: 160 KVA*5 PCS (50 électrodes de soudage PCS)
6La machine utilise une feuille de cuivre pour connecter la tête de soudage et le transformateur.
7. Façon d'alimentation du fil:Le fil de ligne à partir du fil de bobine.Le fil de ligne à travers la partie de fil de redressement pour rendre le fil de redressement.Et les fils transversaux doivent être pré-étirés et pré-coupés par la machine de découpe de fil d'étirage.
8Le transformateur de puissance doit être d'au moins 80 KVA pour alimenter le fonctionnement de la machine et la distance entre le transformateur de puissance et la machine doit être inférieure à 100 m.
9Matériau: Convient pour les fils de fer à faible teneur en carbone, les fils galvanisés, les fils côtelés.
Caractéristiques de la machine de soudage à treillis métalliques:
1La taille du maillage est directement réglée sur l'écran tactile, ce qui est pratique et simple.
2Un dispositif de vibration est ajouté au système d'alimentation du fil croisé pour empêcher l'enroulement du fil.
3Le fil de ligne, l'alimentation automatique du fil et le fil croisé sont pré-alimentés et coupés.
4. réglage du fil croisé sur l'écran, réglage du fil de ligne besoin de déplacer l'électrode de soudage.
5La longueur du rouleau de mailles peut être réglée par le panneau de commande.
6Nous pouvons facilement ajuster le courant de soudage lorsque nous avons besoin de souder différents diamètres de fil.
7Nous pouvons régler la sortie et arrêter la machine automatiquement après la fin de la production de la maille.
8Le maillage du rouleau du produit fini est lisse et l'erreur de la ligne d'angle opposé est faible.
Paramètres techniques de la machine de soudage par treillis métallique:
Diamètre du fil | 30,0 à 6,0 mm | Forme de fil de ligne | D'une bobine |
Distance du fil de ligne | 10 à 100 mm | Forme de fil de trame | Fil pré-coupé |
Distance transversale du fil | 50 à 100 mm | Voltage nominal | 380 V 50 Hz |
Largeur des mailles de soudage | Maximum de 2500 mm | Transformateur de soudage | 5PCSX160KVA |
Vitesse de soudage | 60 à 75 fois/min | Longueur des mailles | 25 m en maille de roulement |
électrodes de soudage | 50 pièces | Dimension globale | 8.5m*2.3m*1.7m |
Poids de la machine | 4.2 T | Puissance du moteur | 5.5 kW |
Capacité | 135 à 450 m/heure | Dimension de l'atelier | 20m*6m ((L*O) |
La main d'œuvre | 2 personnes | Consommation d'électricité | 7 à 8 kW/h |
Frénésie électrique | 400A | Transformateur de puissance | Au moins 80 KVA |
Matériau de l'électrode | Je ne sais pas. | Système de commande | PLC de Panasonic |
Applications de la machine de soudage à treillis métalliques:
Le treillis métallique est largement utilisé dans le domaine de l'aéroport, des prairies, de la construction de maisons, de la construction de routes.

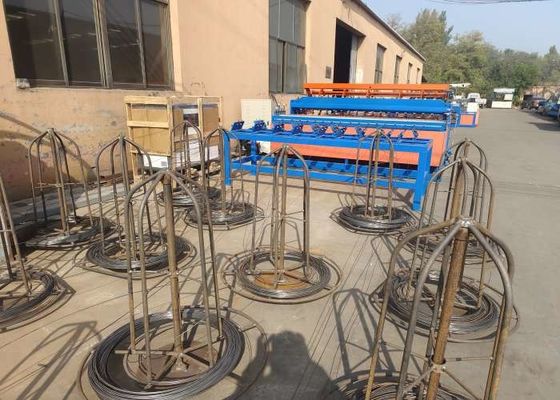

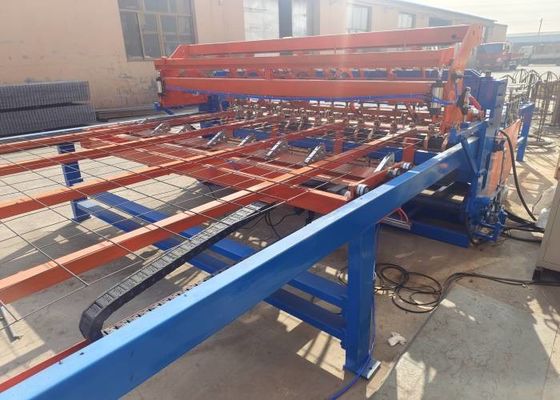

Photos de la machine de soudage à treillis métalliques:
